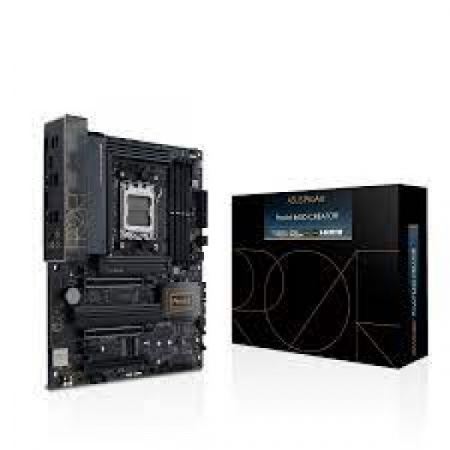

Материнская плата ASUS ProAry B650-Creato (90MB1C40-M0EAY0)

Общие сведения

Гарантия
:

1 год

Страна производства
:

Китай

Артикул производителя
:

90MB1C40-M0EAY0

Основные свойства

Форм фактор
:

ATX

Чипсет
:

AMD B650

Частота шины материнской платы
:

100 МГц

Поддержка EFI
:

Да

Процессор

Модель совместимого процессора
:

Нет (требуется процессор с GPU)

Сокет
:

AM5

Видеокарта

Интегрированная видеокарта
:

Нет (требуется процессор с GPU)

Оперативная память

Максимальный объем оперативной памяти
:

128 Гб

Тип памяти
:

DDR5

Количество слотов памяти
:

4

Максимальная частота оперативной памяти
:

7600 ГГц

Форм фактор поддерживаемой памяти
:

DIMM

Режим работы оперативной памяти
:

Dual Channel

Интерфейсы

Порт USB 3.2
:

4

Порт HDMI
:

1

Порт USB 2.0
:

4

Порт Ethernet
:

1 шт

DVI
:

Есть

Звуковая карта

Встроенная звуковая карта
:

Есть

Модель звуковой карты
:

Realtek ALC1220

Охлаждение

Вид охлаждения
:

Пассивное

Способ охлаждение
:

Радиаторы

Слоты расширения

Количество слотов PCI-E x16
:

2

Версия PCI Express
:

5,0

Сетевая карта

Скорость сетевого адаптера
:

2,5 Гбит/с

Контроллеры накопителей

Количество разъемов M.2
:

3 шт

Питание

Основной разъем питания
:

24-pin

Разъем питания процессора
:

8-pin + 8-pin

Производитель ASUS
Модель ProArt B650-Creator (90MB1C40-M0EAY0)

ПРОЦЕССОР
AMD Socket AM5 для процессоров AMD Ryzen серии 7000 для настольных ПК

ЧИПСЕТ
Чипсет AMD B650

ПАМЯТЬ
4 модуля DIMM, макс. 128 ГБ, DDR5 6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200/ 5000/ 4800 ECC и без ECC, небуферизованная память*
Двухканальная архитектура памяти
поддерживает расширенные профили AMD для разгона (EXPO)
OptiMem II
* Поддерживаемые типы памяти, скорость передачи данных и количество модулей DRAM зависят от конфигурации ЦП и памяти.
** Без ECC и без буферизации DDR5 Memroy поддерживает функцию On-Die ECC.

ГРАФИКА
1 порт HDMI **
1 порт USB Type-C с поддержкой выхода DisplayPort***
* Характеристики графики могут различаться в зависимости от типа ЦП.
** Поддерживает 4K при 60 Гц, как указано в HDMI 2.1.
*** Поддержка макс. 8K при 60 Гц, как указано в DisplayPort 1.4. Поддержка разрешения DisplayPort зависит от разрешения видеокарты.

СЛОТЫ РАСШИРЕНИЯ
Процессоры AMD Ryzen серии 7000 для настольных ПК
2 слота PCIe 4.0 x16 (поддержка режимов x16 или x8/x8)

Набор микросхем AMD B650
1 слот PCIe 4.0 x16 (поддерживает режим x4)*
1 слот PCIe 4.0 x1

* PCIEX16_3 делит пропускную способность со слотом M.2_3. Когда M.2_3 работает в режиме PCIe x4, PCIEX16_3 будет отключен.

ХРАНИЛИЩЕ
Всего поддерживает 3 разъема M.2 и 4 порта SATA 6 Гбит/с*

Процессоры AMD Ryzen серии 7000 для настольных ПК
Слот M.2_1 (ключ M), тип 2242/2260/2280 (поддерживает режим PCIe 5.0 x4)
Слот M.2_2 (Ключ M), тип 2242/2260/2280/22110 (поддерживает режим PCIe 4.0 x4)

Набор микросхем AMD B650
Слот M.2_3 (Ключ M), тип 2242/2260/2280/22110 (поддерживает режим PCIe 4.0 x4)**
4 x Порты SATA 6 Гбит/с
*Технология AMD RAIDXpert2 поддерживает как NVMe RAID 0/1/10, так и SATA RAID 0/1/10.
** Слот M.2_3 разделяет полосу пропускания с PCIEX16_3. Когда PCIEX16_3 работает в режиме PCIe x4, M.2_3 будет отключен.

LAN
1 x Realtek 2.5Gb Ethernet
1 x Realtek 1Gb Ethernet
ASUS LANGuard

БЕСПРОВОДНАЯ СВЯЗЬ и Bluetooth
Только слот M.2 (ключ E, PCIe)*
*Модуль Wi-Fi продается отдельно.

USB
Задний порт USB (всего 7 портов)
1 порт USB 3.2 Gen 2 (1 x USB Type-C, общий с графическим выходом DisplayPort)
4 порта USB 3.2 Gen 2 (3 x Type-A + 1 x USB Type-C) )
2 порта USB 2.0 (2 порта типа A)

USB на передней панели (всего 7 портов)
1 разъем USB 3.2 Gen 2×2 (поддерживает USB Type-C с мощностью до 60 Вт PD/QC4+)
1 разъем USB 3.2 Gen 1 поддерживает 2 дополнительных порта USB 3.2 Gen 1
2 разъема USB 2.0 поддерживают 4 дополнительных порта USB 2.0

АУДИО
Realtek 7.1 Surround Sound High Definition Audio CODEC
— Поддерживает: обнаружение разъема, многопоточность, переназначение разъема на передней панели
— Поддерживает воспроизведение до 24 бит/192 кГц’
Особенности аудио
— Предварительный регулятор мощности снижает уровень входного шума для обеспечения согласованности производительность
— Задний оптический выходной порт S/PDIF
— Аудиоконденсаторы премиум-класса
— Выделенные слои звуковой печатной платы
— Крышка аудиосистемы
— Уникальная схема подавления поп-музыки

ПОРТЫ ввода-вывода на задней панели
1 порт USB 3.2 Gen 2 (1 порт USB Type-C, общий с графическим выходом DisplayPort)
4 порта USB 3.2 Gen 2 (3 порта Type-A + 1 порт USB Type-C)
2 порта USB 2.0 ( 2 x Type-A)
1 x DisplayPort (только вход)
1 x порт HDMI
1 x Realtek 2,5Gb Ethernet
1 x Realtek 1Gb Ethernet
5 x аудиоразъемов
1 x оптический выходной порт S/PDIF
1 x кнопка BIOS FlashBack

ВНУТРЕННИЕ РАЗЪЕМЫ ввода/вывода
Относящиеся к вентилятору и охлаждению
1 x 4-контактный разъем вентилятора ЦП
1 x 4-контактный разъем ЦП OPT вентилятора
1 x 4-контактный разъем насоса AIO
4 x 4-контактные разъемы вентилятора корпуса

Относительно питания
1 x 24-контактный разъем основного питания
1 x 8-контактный разъем питания +12 В
1 x 4-контактный разъем питания +12 В
1 x 6-контактный разъем питания PCIe

Для хранения данных
3 слота M.2 (ключ M)
4 порта SATA 6 Гбит/с

USB
1 x USB 3.2 Разъем Gen 2×2 (поддерживает USB Type-C)
1 разъем USB 3.2 Gen 1 с поддержкой 2 дополнительных портов USB 3.2 Gen 1
2 разъема USB 2.0 с поддержкой 4 дополнительных портов USB 2.0

Прочее
3 адресуемых разъема Gen 2
1 разъем Aura RGB
1 разъем Clear CMOS
1 разъем COM-порта
1 разъем аудио на передней панели (AAFP)
1 слот M.2 (клавиша E)
1 разъем 20-5-контактный разъем системной панели
1 разъем термодатчика
1 разъем Разъем Thunderbolt (USB4)

ОСОБЫЕ ВОЗМОЖНОСТИ
ASUS 5X PROTECTION III
— DIGI+ VRM (- Цифровой дизайн питания с DrMOS)
— Улучшенная защита от перегрузки по току DRAM
— Защита от электростатических разрядов
— LANGuard
— Защита от перенапряжения
— Safeslot
— Задний ввод/вывод из нержавеющей стали

ASUS Q-Design
— M.2 Q-Latch
— Q-Connector
— Q-DIMM
— Q-LED (CPU [красный], DRAM [желтый], VGA [белый], загрузочное устройство [желто-зеленый])
— Q-Slot

Тепловое решение ASUS
— Радиаторы M.2
— Конструкция радиатора VRM

ASUS EZ DIY
— Кнопка BIOS FlashBack
— Индикатор BIOS FlashBack
— ProCool
— Предварительно установленный экран ввода-вывода
— SafeSlot
— SafeDIMM

AURA Sync
— Разъем Aura RGB
— Адресные разъемы Gen 2

Индивидуальный дизайн материнской платы и функции, ориентированные на бизнес
— Надежность в режиме 24/7
— Защита от перегрузки по току

Передняя панель USB 3.2 Gen 2×2 с поддержкой Quick Charge 4+
— Поддержка: зарядка мощностью до 60 Вт*
— Выход: 5/9/15/20 В Макс. 3A, PPS: 3,3–21 В макс. 3A
— Совместимость с QC 4.0/3.0/2.0, PD3.0 и PPS
* Для поддержки 60 Вт подключите кабель питания к 6-контактному разъему видеокарты PCIe, в противном случае может поддерживаться только 27 Вт.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Эксклюзивное программное обеспечение ASUS
Armoury Crate
— Aura Creator
— Aura Sync
— Fan Xpert 4
— Энергосбережение
— Двухстороннее шумоподавление AI

Suite 3
— TurboV EVO
— DIGI+ VRM
— Очиститель ПК

ASUS CPU-Z
Поддержка программного обеспечения для управления ИТ
— ASUS Control Center Express (ACCE) Антивирусное ПО

CreationFirst Norton (бесплатная пробная версия)
ProArt Creator Hub
WinRAR
UEFI BIOS ASUS EZ DIY
— ASUS CrashFree BIOS 3
— ASUS EZ Flash 3
— ASUS UEFI BIOS EZ Mode

БИОС
256 Мб флэш-памяти,
UEFI AMI BIOS

УПРАВЛЕНИЕ
WOL от PME, PXE

АКСЕССУАРЫ
Кабели
1 кабель DisplayPort
2 кабеля SATA 6 Гбит/с

Прочее
1 Q-коннектор
1 резиновый пакет для M.2
1 пакет винтов для твердотельного накопителя M.2
1 пакет винтов для ключа M.2 E
1 линейка ProArt

Документация
1 х ключ-карта активации ACC Express
1 х руководство пользователя

ОС
Windows 11 64-разрядная,
Windows 10 64-разрядная

ФАКТОР ФОРМЫ
Форм-фактор ATX
30,5 см x 24,4 см
