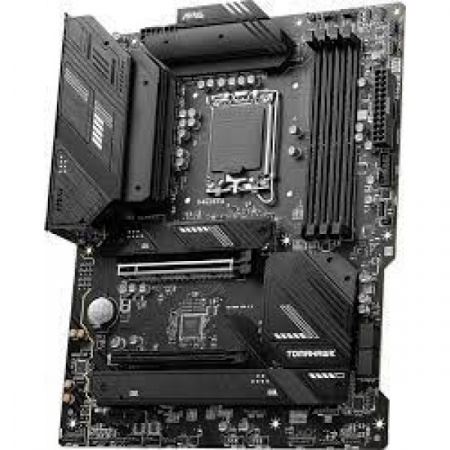

Материнская плата MSI MAG B760 TOMAHAWK WIFI

Общие сведения

Гарантия
:

1 год

Страна производства
:

Китай

Основные свойства

Форм фактор
:

ATX

Чипсет
:

Intel B760

Поддержка EFI
:

Да

Процессор

Модель совместимого процессора
:

Есть (требуется процессор с GPU)

Сокет
:

LGA 1700

Видеокарта

Интегрированная видеокарта
:

Есть (требуется процессор с GPU)

Оперативная память

Максимальный объем оперативной памяти
:

128 Гб

Тип памяти
:

DDR5

Количество слотов памяти
:

4

Максимальная частота оперативной памяти
:

7000 ГГц

Форм фактор поддерживаемой памяти
:

DIMM

Режим работы оперативной памяти
:

Dual Channel

Интерфейсы

Порт USB 3.2
:

6

Порт HDMI
:

1

Порт USB 2.0
:

4

Порт Ethernet
:

1 шт

DVI
:

Есть

Звуковая карта

Встроенная звуковая карта
:

Есть

Модель звуковой карты
:

Realtek ALC4080

Охлаждение

Вид охлаждения
:

Пассивное

Способ охлаждение
:

Радиаторы

Слоты расширения

Количество слотов PCI-E x16
:

2

Версия PCI Express
:

5,0

Сетевая карта

Скорость сетевого адаптера
:

2,5 Гбит/с

Контроллеры накопителей

Количество разъемов M.2
:

4 шт

Питание

Основной разъем питания
:

24-pin

Разъем питания процессора
:

8-pin + 8-pin

Бренд MSI
Модель MAG B760 ТОМАГАВК WI-FI
Поддерживаемый процессор
Тип сокета процессора ЛГА 1700
Тип процессора Celeron / Intel Core 12-го поколения (LGA 1700) / Intel Core 13-го поколения (LGA 1700) / Pentium Gold
Чипсеты
Чипсет Интел Б760
Память
Количество слотов памяти 4×288 контактов (DDR5)
Стандарт памяти DDR5 5600
Максимальная поддерживаемая память 128 ГБ
Канал поддерживается Двойной канал
Функция памяти Поддерживает 1R 5600 МГц (от JEDEC и POR)
Макс. частота разгона:
1DPC 1R Макс. скорость до 7000+ МГц
1DPC 2R Макс. скорость до 6400+ МГц
2DPC 1R Макс. скорость до 6400+ МГц
2DPC 2R Макс. скорость до 5600+ МГц
Поддерживает двойной контроллер Двухканальный режим
Поддерживает не-ECC , небуферизованная память
Слоты расширения
PCI Express 5.0 x16 1 разъем PCI Express 5.0 x16
PCI Express x4 1 разъем PCI Express 3.0 x4
PCI Express x1 1 разъем PCI Express 4.0 x1
Устройства хранения данных
SATA 6 Гбит/с 4 разъема SATA 6 Гбит/с
М.2 3 слота M.2 (ключ M)

Слот M2_1 (от ЦП)
Поддерживает до PCIe 4.0 x4
Поддерживает 2242/ 2260/ 2280/ 22110 устройств хранения

Слот M2_2 (от набора микросхем B760)
Поддерживает до PCIe 4.0 x4
Поддерживает 2242/2260/ 2280 устройств хранения

Слот M2_3* (начиная с набора микросхем B760)
Поддержка до PCIe 4.0 x4
Поддержка до SATA 6 Гбит/с
Поддержка 2242/2260/2280 устройств хранения

 SATA7 будет недоступен при установке твердотельного накопителя M2.SATA в слот M2_3.
SATA-RAID 0/1/5/10
Встроенное аудио
Аудиоканалы 7.1-канальный звук высокой четкости
Бортовая локальная сеть
Чипсет локальной сети 1 сетевой контроллер Realtek RTL8125BG-CG 2,5 Гбит/с
Максимальная скорость локальной сети 2,5 Гбит/с
Беспроводная сеть Intel Wi-Fi 6E
Bluetooth Bluetooth 5.3
Порты на задней панели
Задние порты ввода/вывода 4 порта USB 2.0 Type-A (от концентратора GL850G)
1 порт DisplayPort
1 порт HDMI
1 разъем LAN 2,5 Гбит/с (RJ45)
4 порта USB 3.2 Gen 2 10 Гбит/с Type-A (от концентратора GL3590)
1 порт USB 3.2 Порт Gen 2×2 20 Гбит/с Type-C (от чипсета B760)
2 разъема для антенн Wi-Fi
5 аудиоразъемов
1 разъем для оптического выхода S/PDIF
Внутренние разъемы ввода/вывода
Другие разъемы 1 4-контактный разъем для вентилятора ЦП
1 4-контактный разъем для вентилятора водяного насоса
5 4-контактных разъемов для системных вентиляторов
1 аудиоразъем на передней панели
2 разъема для системной панели
1 разъем для защиты корпуса от проникновения 1
разъем для модуля TPM
1 разъем для настройки Разъем контроллера
1 разъем TBT (поддерживает RTD3)
Физические характеристики
Фактор формы АТХ
Светодиодное освещение 2 4-контактных разъема для светодиодов RGB
2 3-контактных разъема для светодиодов ARGB Gen2
4 светодиода EZ Debug
Размеры (Ш х Д) 12,0 ‘х 9,6’
Контакт питания 1 24-контактный основной разъем питания ATX
2 8-контактных разъема питания ATX 12 В
Совместимость с Windows
Windows 11 Поддерживается
Функции
Функции MSI Center
— Игровой режим
— Smart Priority
— Основные моменты игры
— Mystic Light
— Окружающие устройства
— Охлаждение Frozr AI
— Пользовательский сценарий
— True Color
— Live Update
— Мониторинг оборудования
— Super Charger
— Ускорение работы устройств
— Smart Image Finder
— MSI Companion
— Диагностика системы

Тепловые характеристики
— Удлиненная конструкция радиатора
— M.2 Shield Frozr — Тепловая
прокладка K7 MOSFET / Дополнительный дроссель — Разъемы для
вентиляторов Слот

— USB Type-C на передней панели
— Утолщенная медная печатная плата весом 2 унции,

подходит для самостоятельного изготовления
— Стальная броня PCI-E
— Предустановленный экран ввода-вывода
— Зажимы EZ M.2
— Светодиод EZ DEBUG — Светодиод управления звуком
EZ — Поддержка Audio Boost RGB — Mystic Light Extension (RGB) — Mystic Light Extension (A-RAINBOW V2) ​​— Поддержка внешних устройств BIOS — Click BIOS 5
