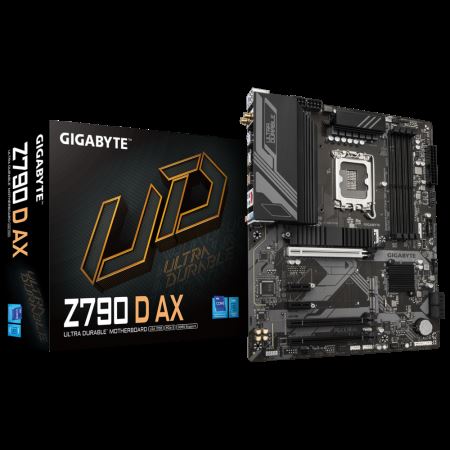

Материнская плата Gigabyte Z790 D AX

Общие сведения

Гарантия
:

1 год

Страна производства
:

Китай

Основные свойства

Форм фактор
:

ATX

Чипсет
:

Intel Z790

Поддержка EFI
:

Да

Процессор

Модель совместимого процессора
:

Есть (требуется процессор с GPU)

Сокет
:

LGA 1700

Видеокарта

Интегрированная видеокарта
:

Есть (требуется процессор с GPU)

Оперативная память

Максимальный объем оперативной памяти
:

128 Гб

Тип памяти
:

DDR5

Количество слотов памяти
:

4

Максимальная частота оперативной памяти
:

7600 ГГц

Форм фактор поддерживаемой памяти
:

DIMM

Режим работы оперативной памяти
:

Dual Channel

Интерфейсы

Порт USB 3.2
:

6

Порт HDMI
:

1

Порт USB 2.0
:

4

Порт Ethernet
:

1 шт

DVI
:

Есть

Звуковая карта

Встроенная звуковая карта
:

Есть

Модель звуковой карты
:

Realtek ALC897

Охлаждение

Вид охлаждения
:

Пассивное

Способ охлаждение
:

Радиаторы

Слоты расширения

Количество слотов PCI-E x16
:

2

Версия PCI Express
:

5,0

Сетевая карта

Скорость сетевого адаптера
:

2,5 Гбит/с

Контроллеры накопителей

Количество разъемов M.2
:

4 шт

Питание

Основной разъем питания
:

24-pin

Разъем питания процессора
:

8-pin + 8-pin

Производитель Gigabyte Модель Z790 D AX (Rev. 1.0) Код производителя Z790 D AX Тип Материнская плата Процессор LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel Core, Pentium Gold and Celeron Processors
Объем кэш-памяти L3 зависит от модели процессора Чипсет Системная логика Intel® Z790 Express Подсистема памяти Процессоры Intel Core i9/i7 14-го и 13-го поколения:
поддержка DDR5 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) /5600/5200/4800/4400 MT/с модули памяти
Процессоры Intel  Core i5/i3 13-го поколения и Intel Core, Pentium Gold и Celeron 12-го поколения :
поддержка модулей памяти DDR5 4800/4400 МТ/с.
4 разъема DIMM для модулей ОЗУ DDR5, максимальный объем системной памяти до 192 Гбайт (до 48 Гбайт на каждый DIMM-разъем)
Двухканальный режим работы модулей ОЗУ
Поддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)
Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16
Поддержка XMP-профилей модулей памяти (Extreme Memory Profile) Графика Интегрированное графическое ядро Intel HD Graphics в составе процессора
1 порт HDMI, поддерживающий максимальное разрешение 4096×2160@60 Гц
* Поддержка стандарта HDMI 2.1 и технологии HDCP 2.3
** Аппаратная совместимость с HDMI 2.1 TMDS портами.
1 порт DisplayPort, максимальное экранное разрешение 4096×2304@60 Гц
* Шинный видеоинтерфейс DisplayPort версии 1.2 и HDCP версии 2.3 Аудио Аудиокодек Realtek
Формат представления аудиосигнала: High Definition Audio
Схема позиционирования аудиосигнала 2/4/5.1/7.1
* Функционал/переназначение аудиоразъемов можно изменять с помощью соответствующего приложения. Чтобы задействовать режим воспроизведения аудиоконтента по схеме 7.1-канал, активируйте эту опцию в приложении для настройки параметров аудиоподсистемы.
Поддержка S/PDIF Out Сетевой LAN-интерфейс Контроллер Realtek 2,5GbE LAN (2,5 Гбит/c |1 Гбит/c |100 Мбит/c) Модули беспроводной связи Модуль Intel Wi-Fi 6E AX211 (только для печатной платы rev. 1.0)
Модуль Wi-Fi 6 a/b/g/n/ac/ax, рабочие диапазоны частот 2,4/ 5 /6 ГГц
БЛУЕТУТ 5.3
Поддержка стандарта беспроводной связи 11ax 160 МГц. Слоты расширения PCIe-линии ЦП
1 разъем PCI Express x16, шинный интефейс PCIe 5.0/ режим работы x16 (PCIEX16)
* В целях оптимизации производительности видеоподсистемы, реализованной средствами одной дискретной графической PCIe-платы, убедитесь в том, что она установлена в разъём PCIEX16.

Чипсеты PCIe-line
1 слот PCI Express x16, поддерживающий PCIe 4.0 и работающий на скорости x4 (PCIEX4)
1 слот PCI Express x16, поддерживающий PCIe 3.0 и работающий на скорости x1 (PCIEX1_4)
2 слота PCI Express x1, поддерживающие PCIe 3.0 и работающие на скорости x1 (PCIEX1_2, PCIEX1_3) Хранилище PCIe-линии ЦП
1 разъем M.2 (Socket 3, M key, типоразмер 22110/2280) для PCIe 4.0 x4/x2 SSD накопителей; (M2A_CPU)

Чипсеты PCIe-line
1 разъем M.2 (разъем 3, ключ M, поддержка SSD типа 2280 PCIe 4.0 x4/x2) (M2P_SB)
1 разъем M.2 (Socket 3, ключ M, поддержка SSD типа 2280 и PCIe 4.0 x4/x2) (M2M_SB)
4 разъема SATA 6 Гбит/с

Предусмотрена возможность организации дисковых массивов уровня RAID 0, RAID 1, RAID 5, и RAID 10 средствами NVMe SSD-накопителей
Предусмотрена возможность организации дисковых массивов уровня RAID 0, RAID 1, RAID 5 и RAID 10 средствами SATA-накопителей

Интерфейс USB Чипсеты PCIe-line
1 разъем USB Type-C на задней панели, удовлетворяет требованиям спецификации USB 3.2 Gen 2
1 порт USB Type-C (спецификация USB 3.2 Gen 1), доступен при условии подключения к соответствующему USB-разъему на материнской плате
1 порт USB 3.2 Gen 2 (Type-A разъем красного цвета на задней панели)
6 портов USB 3.2 Gen 1 (4 порта на задней панели, 2 порта на выносной планке подключается к соответствующему USB-разъему на материнской плате)
2 порта USB 2.0/1.1 на задней панели

Чипсет + хаб USB 2.0
4 порта USB 2.0/1.1, доступные через внутренние разъемы USB Разъемы на системной плате 24-контактный ATX-разъем питания
Два 8-контактных ATX 12V разъемов питания
Разъем для вентилятора ЦП
1 разъем для вентилятора охлаждения ЦП/ Помпы системы жидкостного охлаждения
3 разъема для системных вентиляторов
1 разъем для подключения системного вентилятора/помпы жидкостной системы охлаждения
2 разъема для подключения LED-линеек с адрессацией
3 разъема M.2 Socket 3
4 SATA-разъема 6 Гбит/с
Группа разъемов фронтальной панели
1 колодка для подключения аудиоразъема на передней панели
1 разъем Выход S/PDIF
Разъем для подключения порта USB Type-C, спецификация USB 3.2 Gen 1
1 разъем для подключения портов USB 3.2 Gen 1
2 разъема для подключения портов USB 2.0/1.1
2 разъема для подключения Thunderbolt плат раширения
1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2 module only)
* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)
Кнопка Reset
Кнопка Q-Flash Plus
Перемычка Reset
Перемычка для возврата настроек CMOS в состояние По умолчанию Разъемы на задней панели 1 порт PS/2 для подключения клавиатуры и мыши
1 порт USB Type-C, шинный интерфейс USB 3.2 Gen 2
1 порт USB 3.2 Gen 2 (Type-A разъем красного цвета)
4 порта USB 3.2 Gen 1
2 порта USB 2.0/1.1
2 разъема SMA для подключения антенн (2T2R)
1 порт HDMI
1 порт DisplayPort
1 сетевая розетка LAN RJ-45
3 разъема аудиоподсистемы Микросхема I/O-контроллера Контроллер портов ввода/вывода iTE Контроль за состоянием системы Автоопределение напряжения питания
Определение рабочей температуры
Определение скорости вращения вентиляторов
Контроль за состоянием жидкостной системы охлаждения
Уведомление о выходе из строя вентиляторов
Управление скоростью вращения вентиляторов
* Возможность управления скоростью вращения вентилятора / режимом работы помпы зависит от типа установленного вентилятора / помпы Микросхема BIOS 1 микросхема флэш-памяти 256 Мбит
Лицензионный AMI UEFI BIOS
Особенности PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Фирменные функции и технологии Приложение GIGABYTE Control Center (GCC)
*Доступные платформе приложения в составе GCC могут отличаться в зависимости от модели материнской платы. Функции, поддерживаемые доступными приложениями, также могут отличаться в зависимости от характеристик материнской платы.
Фирменная утилита Q-Flash
Фирменная технология Q-Flash Plus
Приложение «Умное резервное копирование» ПО в комплекте поставки Антивирусный пакет Norton Internet Security (OEM-версия)
Приложение для управления полосой пропускания LAN-соединения Операционная система Microsoft Windows 11, 64-разрядная
Microsoft Windows 10, 64-разрядная Форм-фактор ATX (305 мм x 244 мм)
