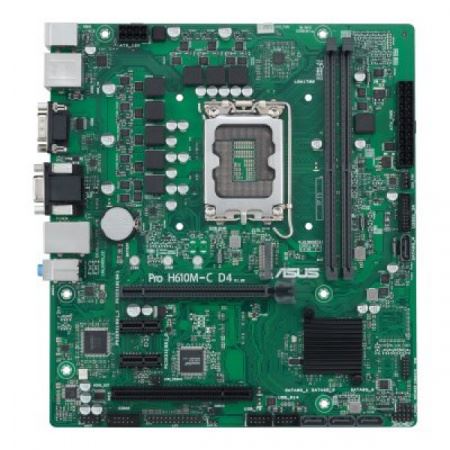

Материнская плата ASUS Pro H610M-C D4-CSM (90MB17C0-M0EAY0)

Общие сведения

Гарантия
:

1 год

Страна производства
:

Китай

Артикул производителя
:

90MB17C0-M0EAY0

Основные свойства

Форм фактор
:

Micro-ATX

Чипсет
:

Intel H610

Поддержка EFI
:

Да

Процессор

Модель совместимого процессора
:

Есть (требуется процессор с GPU)

Сокет
:

LGA 1700

Видеокарта

Интегрированная видеокарта
:

Есть (требуется процессор с GPU)

Оперативная память

Максимальный объем оперативной памяти
:

64 Гб

Тип памяти
:

DDR4

Количество слотов памяти
:

2

Максимальная частота оперативной памяти
:

3200 ГГц

Форм фактор поддерживаемой памяти
:

DIMM

Режим работы оперативной памяти
:

Dual Channel

Интерфейсы

Порт USB 3.2
:

2

Порт HDMI
:

1

Порт USB 2.0
:

4

Порт Ethernet
:

1 шт

DVI
:

Есть

Звуковая карта

Встроенная звуковая карта
:

Есть

Модель звуковой карты
:

Realtek ALC897

Охлаждение

Вид охлаждения
:

Пассивное

Способ охлаждение
:

Радиаторы

Слоты расширения

Количество слотов PCI-E x16
:

1

Версия PCI Express
:

4,0

Сетевая карта

Скорость сетевого адаптера
:

1 Гбит/с

Контроллеры накопителей

Количество разъемов M.2
:

1 шт

Питание

Основной разъем питания
:

24-pin

Разъем питания процессора
:

8-pin

Производитель ASUS
Модель PRO H610M-C D4-CSM
Код производителя 90MB1A30-M0EAYC

ПРОЦЕССОР
Разъем Intel Socket LGA1700 для процессоров Intel Core 13-го поколения и процессоров Intel Core  , Pentium Gold и Celeron 12 — го поколения
Поддерживает технологию Intel Turbo Boost 2.0 и технологию Intel Turbo Boost Max 3.0**

** Поддержка технологии Intel Turbo Boost Max 3.0 зависит от типа ЦП.

ЧИПСЕТ
Набор микросхем Intel H610

ПАМЯТЬ
2 модуля DIMM,
Макс.объем  64 ГБ,
Тип памяти   DDR4
Частота памяти 3200/3000/2933/2800/2666/2400/2133
без ECC,
небуферизованная память*
Двухканальная архитектура памяти
Поддерживает профиль памяти Intel Extreme (XMP)

*Фактическая скорость передачи данных памяти зависит от типов ЦП и модулей DRAM.

ГРАФИКА
1 порт DisplayPort**
1 порт D-Sub
1 порт HDMI ***

* Графические характеристики могут различаться в зависимости от типа процессора.
** Поддерживает макс. 4K при 60 Гц, как указано в DisplayPort 1.4.
*** Поддерживает 4K при 60 Гц, как указано в HDMI 2.1.

СЛОТЫ РАСШИРЕНИЯ
Процессоры Intel 13 -го и 12 — го поколения
1 слот PCIe 4.0 x16

Набор микросхем Intel H610
2 слота PCIe 3.0 x1
1 слот PCI

ХРАНИЛИЩЕ
Total поддерживает 1 слот M.2 и 4 порта SATA 6 Гбит/с
Набор микросхем Intel H610
Слот M.2 (ключ M), тип 2242/2260/2280 (поддерживает режим PCIe 3.0 x4)
4 порта SATA 6 Гбит/с

LAN
1 порт Intel Ethernet 1 Гбит/с
ASUS LANGuard

USB
Задний USB (всего 4 порта)
2 порта USB 3.2 Gen 1 (2 порта типа A)
2 порта USB 2.0 (2 порта типа A)

Передний USB (всего 6 портов)
1 разъем USB 3.2 Gen 1 поддерживает 2 дополнительных порта USB 3.2 Gen 1
2 разъема USB 2.0 поддерживают 4 дополнительных порта USB 2.0

АУДИО
Аудиокодек высокой четкости Realtek 7.1 Surround Sound*
— Поддерживает: обнаружение разъема, переназначение разъема на передней панели
— Поддерживает воспроизведение до 24 бит/192 кГц.

* Для поддержки аудиовыхода 7.1 Surround Sound требуется шасси с аудиомодулем HD на передней панели.

ПОРТЫ ввода-вывода НА ЗАДНЕЙ ПАНЕЛИ
2 порта USB 3.2 Gen 1 (2 порта типа A)
2 порта USB 2.0 (2 порта типа A)
1 порт дисплея
1 порт D-Sub
1 порт HDMI
1 порт Ethernet Intel® 1 Гбит/с
3 аудиоразъема
1 х COM-порт
1 порт клавиатуры PS/2 (фиолетовый)
1 порт для мыши PS/2 (зеленый)

ВНУТРЕННИЕ РАЗЪЕМЫ ввода/вывода
Связанные с вентилятором и охлаждением
1 x 4-контактный разъем вентилятора процессора
1 x 4-контактный разъем вентилятора корпуса

Связанные с питанием
1 х 24-контактный разъем основного питания
1 x 8-контактный разъем питания +12 В

Связанные с хранением
1 слот M.2 (ключ M)
4 порта SATA 6 Гбит/с

USB
1 разъем USB 3.2 Gen 1 поддерживает 2 дополнительных порта USB 3.2 Gen 1
2 разъема USB 2.0 поддерживают 4 дополнительных порта USB 2.0

Разнообразный
1 х Очистить заголовок CMOS
1 х шасси Intrude заголовок
1 разъем COM-порта
1 аудиоразъем на передней панели (AAFP)
1 x заголовок отладки COM
1 разъем LPT
1 х моновыход (с Apm IC)
1 разъем SMBUS
1 х заголовок динамика
1 разъем SPI TPM (14-1 контактный)
1 x 10-1-контактный разъем системной панели

ОСОБЕННОСТИ
ASUS EZ своими руками
— Заголовки коробки
Индивидуальный дизайн материнской платы и функции, ориентированные на бизнес
— Ядро Q-LED
— ASUS самовосстановление BIOS
— Журнал событий ASUS
— Коммерческий комплект BIOS ASUS
— Влагозащитное покрытие
— Надежность 24/7
— Защита от сверхтока

ОСОБЕННОСТИ ПО
Функции программного обеспечения Эксклюзивное программное обеспечение ASUS
Поддерживаемое программное обеспечение для управления ИТ
— Центр управления ASUS Express (ACCE)

БИОС
128 Мб флэш-памяти,
UEFI AMI BIOS

УПРАВЛЯЕМОСТЬ
WOL от PME, PXE

АКСЕССУАРЫ
Кабели
2 кабеля SATA 6 Гбит/с

Разнообразный
1 х экран ввода/вывода
1 винт M.2 SSD

Установочный носитель
1 х поддержка DVD

Документация
1 х ключ-карта активации ACC Express
1 х руководство пользователя

ОС
Windows 11 64-разрядная,
Windows 10 64-разрядная

ФАКТОР ФОРМЫ
Форм-фактор mATX
24,4 см х 22 см
