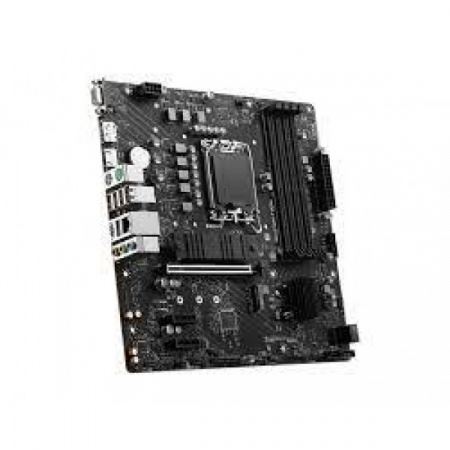

Материнская плата MSI Pro B760M-P (7E02-009R)

Общие сведения

Гарантия
:

1 год

Страна производства
:

Китай

Артикул производителя
:

7E02-009R

Основные свойства

Форм фактор
:

Micro-ATX

Чипсет
:

Intel B760

Поддержка EFI
:

Да

Процессор

Модель совместимого процессора
:

Есть (требуется процессор с GPU)

Сокет
:

LGA 1700

Видеокарта

Интегрированная видеокарта
:

Есть (требуется процессор с GPU)

Оперативная память

Максимальный объем оперативной памяти
:

128 Гб

Тип памяти
:

DDR4

Количество слотов памяти
:

2

Максимальная частота оперативной памяти
:

4800 ГГц

Форм фактор поддерживаемой памяти
:

DIMM

Режим работы оперативной памяти
:

Dual Channel

Интерфейсы

Порт USB 3.2
:

2

Порт HDMI
:

1

Порт USB 2.0
:

4

Порт Ethernet
:

1 шт

DVI
:

Есть

Звуковая карта

Встроенная звуковая карта
:

Есть

Модель звуковой карты
:

Realtek ALC897

Охлаждение

Вид охлаждения
:

Пассивное

Способ охлаждение
:

Радиаторы

Слоты расширения

Количество слотов PCI-E x16
:

1

Версия PCI Express
:

4,0

Сетевая карта

Скорость сетевого адаптера
:

1 Гбит/с

Контроллеры накопителей

Количество разъемов M.2
:

1 шт

Питание

Основной разъем питания
:

24-pin

Разъем питания процессора
:

8-pin

Заводские данные
Гарантия от производителя
3 года
Общие параметры
Тип
материнская плата
Модель
MSI PRO B760M-P DDR4
Форм-фактор и размеры
Форм-фактор
Micro-ATX
Высота
244 мм
Ширина
244 мм
Процессор и чипсет
Сокет
LGA 1700
Чипсет Intel
Intel B760
Совместимые ядра процессоров Intel
Alder Lake, Raptor Lake
Память
Количество слотов памяти
4
Форм фактор поддерживаемой памяти
DIMM
Тип поддерживаемой памяти
DDR4
Количество каналов памяти
2
Максимальный объем памяти
128 ГБ
Максимальная частота памяти (JEDEC/без разгона)
3200 МГц
Частота оперативной памяти в разгоне
3333 МГц, 3400 МГц, 3466 МГц, 3600 МГц, 3733 МГц, 3800 МГц, 4000 МГц, 4200 МГц, 4266 МГц, 4400 МГц, 4600 МГц, 4800 МГц
Контроллеры накопителей
Версия PCI Express накопителей
4.0
Количество разъемов M.2
2
Разъемы M.2
(M) 2242/2260/2280 PCIe 4.0 x4, (M) 2242/2260/2280 SATA/PCIe 4.0 x4
Количество портов SATA
4
Другие разъемы накопителей
нет
Режим работы SATA RAID
1, 5, 10
Поддержка NVMe
есть
Слоты расширения
Версия PCI Express
4.0
Количество слотов PCI-E x16
1
Поддержка SLI/CrossFire
нет
Количество карт в SLI/Crossfire
нет
Количество слотов PCI-E x1
2
Задняя панель
Количество и тип USB на задней панели
USB 2.0 x4, USB 3.2 Gen2 Type-C, USB 3.2 Gen1 Type A
Thunderbolt
нет
Видеовыходы
VGA (D-Sub), DisplayPort, HDMI
Количество сетевых портов (RJ-45)
1
Количество аналоговых аудио разъемов
3
Цифровые аудио порты (S/PDIF)
нет
Другие разъемы на задней панели
PS/2 (клавиатура), PS/2 (мышь)
Внутренние коннекторы
Внутренние коннекторы USB на плате
USB 2.0 (9 pin) x2, USB 3.2 Gen1 (19 pin)
Разъем питания процессорного кулера
4-pin
4-Pin PWM коннекторы для вентиляторов
2
3-Pin коннекторы для вентиляторов
нет
Разъем светодиодов 4-Pin (12V-G-R-B)
1
M.2 ключ E
нет
Интерфейс LPT
есть
Аудио
Звуковая схема
7.1
Чипсет звукового адаптера
Realtek ALC897
Сеть
Скорость сетевого адаптера
1 Гбит/с
Чипсет сетевого адаптера
Realtek RTL8111H
Встроенный адаптер Wi-Fi
нет
Контроллер WiFi
нет
Bluetooth
нет
Охлаждение и питание
Основной разъем питания
24-pin
Разъем питания процессора
8-pin
Количество фаз питания
8
Пассивное охлаждение
чипсет, M.2 слот
Активное охлаждение
нет
Дополнительные параметры
Кнопки на плате
нет
Подсветка элементов платы
нет
Комплектация
документация, кабель SATA, задняя планка, винт для разъема M.2 x2
Особенности, дополнительно
коннектор COM-порта
