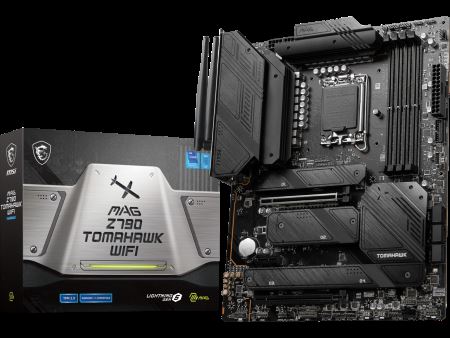

Материнская плата MSI MAG Z790 TOMAHAWK WIFI

Общие сведения

Гарантия
:

1 год

Страна производства
:

Китай

Основные свойства

Форм фактор
:

ATX

Чипсет
:

Intel Z790

Поддержка EFI
:

Да

Процессор

Модель совместимого процессора
:

Есть (требуется процессор с GPU)

Сокет
:

LGA 1700

Видеокарта

Интегрированная видеокарта
:

Есть (требуется процессор с GPU)

Оперативная память

Максимальный объем оперативной памяти
:

128 Гб

Тип памяти
:

DDR5

Количество слотов памяти
:

4

Максимальная частота оперативной памяти
:

7200 ГГц

Форм фактор поддерживаемой памяти
:

DIMM

Режим работы оперативной памяти
:

Dual Channel

Интерфейсы

Порт USB 3.2
:

6

Порт HDMI
:

1

Порт USB 2.0
:

4

Порт Ethernet
:

1 шт

DVI
:

Есть

Звуковая карта

Встроенная звуковая карта
:

Есть

Модель звуковой карты
:

Realtek ALC4080

Охлаждение

Вид охлаждения
:

Пассивное

Способ охлаждение
:

Радиаторы

Слоты расширения

Количество слотов PCI-E x16
:

2

Версия PCI Express
:

5,0

Сетевая карта

Скорость сетевого адаптера
:

2,5 Гбит/с

Контроллеры накопителей

Количество разъемов M.2
:

4 шт

Питание

Основной разъем питания
:

24-pin

Разъем питания процессора
:

8-pin + 8-pin

Бренд MSI
Модель MAG Z790 ТОМАХАВК WI-FI
Поддерживаемый процессор
Тип сокета процессора ЛГА 1700
Тип процессора Поддерживает процессоры Intel Core 13-го и 12-го поколения, процессоры Intel Pentium Gold, Celeron.
Чипсеты
Чипсет Intel Z790
Память
Количество слотов памяти 4×288 контактов (DDR5)
Стандарт памяти Поддерживает 1R 5600 МГц (от JEDEC и POR)
— 1DPC 1R Максимальная скорость до 6800+ МГц
— 1DPC 2R Максимальная скорость до 6400+ МГц
— 2DPC 1R Максимальная скорость до 6400+ МГц
— 2DPC 2R Максимальная скорость до 5600+ МГц

Поддерживает Intel XMP3.0 OC
Поддерживает двухканальный режим с двумя контроллерами
Поддерживает не-ECC, небуферизованную память
Максимальная поддерживаемая память 192 ГБ
Канал поддерживается Двойной канал
Слоты расширения
PCI Express 5.0 x16 Слот PCI_E1 (от ЦП)
— поддерживает до PCIe 5.0 x16
PCI Express 4.0 x16 Слот PCI_E3 (от чипсета Z790)
— поддерживает до PCIe 4.0 x4
PCI Express x1 Слот PCI_E2 (от набора микросхем Z790)
— поддерживает до PCIe 3.0 x1
Устройства хранения данных
SATA 6 Гбит/с 7 портов SATA 6 Гбит/с
— SATA_1, SATA_5_6 и SATA_7_8 (от чипсета Z790)
— SATA_A1_A2 (от ASM1061)
М.2 1 x Key M (CPU) + 1 x Key M (PCIe/SATA) + 2 x Key M (PCIe) + 1 x Key E (WiFi/BT) 4x слота M.2 (Key M) M2_1 слот (от

CPU

)
— Поддерживает до PCIe 4.0 x4
— Поддерживает 2260/2280/22110 устройств хранения
Слот M2_2 (начиная с чипсета Z790)
— Поддерживает до PCIe 4.0 x4
— Поддерживает 2260/2280 устройств хранения
Слот M2_3 (начиная с чипсета Z790)
— Поддерживает до PCIe 4.0 x4
— поддерживает до SATA 6 Гбит/с
— поддерживает 2242/2260/2280 накопителей
Слот M2_4 (начиная с чипсета Z790)
— поддерживает до PCIe 4.0 x4
— поддерживает 2242/2260/2280 накопителей

* SATA_1 будет недоступен при установке M. 2 SATA SSD в слот M2_3.
SATA-RAID 0/1/5/10
Встроенное аудио
Аудиочипсет Реалтек ALC4080
Аудиоканалы 7.1 Каналы
Бортовая локальная сеть
Чипсет локальной сети 1 сетевой контроллер Intel 2,5 Гбит/с
Максимальная скорость локальной сети 2,5 Гбит/с
Беспроводная сеть Intel Wi-Fi 6E
— Беспроводной модуль предварительно установлен в разъем M.2 (Key-E)
— Поддерживает MU-MIMO TX/RX, 2,4 ГГц/5 ГГц/6 ГГц*(160 МГц) до 2,4 Гбит/с
— Поддерживает 802.11 a/ b/ g/ n/ ac/ ax

* Wi-Fi 6E 6 ГГц может зависеть от правил каждой страны и будет доступен в Windows 10 build 21H1 и Windows 11.
Bluetooth Поддерживает Bluetooth 5.2*, FIPS, FISMA
* Bluetooth 5.2 будет доступен в Windows 10 build 21H1 и Windows 11.
Порты на задней панели
Задние порты ввода/вывода 1x DisplayPort
1x порт HDMI
1x кнопка Clear CMOS
1x кнопка Flash BIOS
4x порта USB 3.2 Gen 1 5Gbps Type-A (от концентратора GL3523)
4x USB 3.2 Gen 2 10Gbps Type-A портов (от чипсета Z790)
1x USB 3.2 Gen 2 10Gbps Type Порт -C (от чипсета Z790)
1 порт USB 3.2 Gen 2×2 20 Гбит/с Type-C (от чипсета Z790)
1 разъем LAN 2,5 Гбит/с (RJ45)
2 разъема антенны Wi-Fi
5 аудиоразъемов
1 разъем оптического выхода S/PDIF
Внутренние разъемы ввода/вывода
Встроенный USB 1 разъем USB 3.2 Gen 2 10 Гбит/с Type-C на передней панели (от чипсета Z790)
1x разъем USB 3.2 Gen 1 5 Гбит/с (от концентратора GL3523)
— поддержка дополнительных 2 портов USB 3.2 Gen 1 5 Гбит/с
2 разъема USB 2.0 Type-A (от Hub GL850G) )
— Поддерживает дополнительные 4 порта USB 2.0
Другие разъемы Разъемы вентилятора
1x 4-контактный разъем вентилятора процессора
1x 4-контактный разъем вентилятора водяного насоса
6x 4-контактных разъема системного вентилятора

Системные
разъемы 1x аудиоразъем на передней панели
2x разъема системной панели
1x разъем защиты от вскрытия корпуса
1x разъем модуля TPM
1x разъем контроллера настройки
1x TBT разъем (поддерживает RTD3)

Перемычки
1 перемычка очистки CMOS
1 перемычка принудительного входа OC в BIOS (поддерживает более низкий режим PCIe)

Особенности индикатора
1 4-контактный разъем для светодиода RGB
3 3-контактных разъема для светодиода ARGB Gen2
4 светодиода EZ Debug
Физические характеристики
Фактор формы АТХ
Светодиодное освещение RGB
Размеры (Ш х Д) 304,80 мм x 243,84 мм
Контакт питания 1x 24-контактный основной разъем питания ATX
2x 8-контактный разъем питания +12 В
Совместимость с Windows
Windows 11 Поддерживается
Функции
Функции Возможности MSI Center
— Игровой режим
— Приоритет Smart
— Подсветка игры
— Мистический свет
— Устройства окружающего мира —
Охлаждение Frozr AI
— Пользовательский сценарий
— True Color
— Обновление в реальном времени
— Мониторинг оборудования
— Super Charger
— Ускорение работы устройств
— Smart Image Finder
— MSI Companion
— Система Диагностика
— Информация о системе
— Приложение Microsoft
— Мое устройство
— Комплект дисплея MSI

Тепловые характеристики
— Расширенный дизайн радиатора
— M.2 Shield Frozr
— Термопрокладка K7 MOSFET / Дополнительная дроссельная прокладка
— Разъемы для вентиляторов (ЦП + НАСОС + СИСТЕМА)

Производительность
— Core Boost
— VRM Power Design (VCPU / VGT / AUX)
— Dual CPU Power
— Memory Boost
— Слот Lightning Gen 5 PCI-E / M.2
— Слот Lightning Gen 4 PCI-E / M.2
— USB Type-C на передней панели
— Сервер Класс печатной платы
— Утолщенная медная печатная плата весом 2 унции

Подходит для самостоятельного изготовления
— Стальная броня PCI-E
— Предварительно установленный экран ввода-вывода
— Зажимы EZ M.2
— Светодиод EZ DEBUG
— Управление светодиодом EZ
— Кнопка Flash BIOS

Поддержка RGB
— Расширение Mystic Light (RGB)
— Расширение Mystic Light (A-RAINBOW V2)
​​- Поддержка внешних устройств
