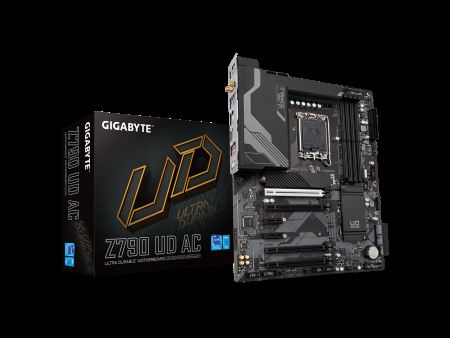

Материнская плата Gigabyte Z790 UD

Общие сведения

Гарантия
:

1 год

Страна производства
:

Китай

Основные свойства

Форм фактор
:

ATX

Чипсет
:

Intel Z790

Поддержка EFI
:

Да

Процессор

Модель совместимого процессора
:

Есть (требуется процессор с GPU)

Сокет
:

LGA 1700

Видеокарта

Интегрированная видеокарта
:

Есть (требуется процессор с GPU)

Оперативная память

Максимальный объем оперативной памяти
:

128 Гб

Тип памяти
:

DDR5

Количество слотов памяти
:

4

Максимальная частота оперативной памяти
:

7600 ГГц

Форм фактор поддерживаемой памяти
:

DIMM

Режим работы оперативной памяти
:

Dual Channel

Интерфейсы

Порт USB 3.2
:

6

Порт HDMI
:

1

Порт USB 2.0
:

4

Порт Ethernet
:

1 шт

DVI
:

Есть

Звуковая карта

Встроенная звуковая карта
:

Есть

Модель звуковой карты
:

Realtek ALC897

Охлаждение

Вид охлаждения
:

Пассивное

Способ охлаждение
:

Радиаторы

Слоты расширения

Количество слотов PCI-E x16
:

2

Версия PCI Express
:

5,0

Сетевая карта

Скорость сетевого адаптера
:

2,5 Гбит/с

Контроллеры накопителей

Количество разъемов M.2
:

4 шт

Питание

Основной разъем питания
:

24-pin

Разъем питания процессора
:

8-pin + 8-pin

Производитель  Gigabyte
Модель Z790 UD

ПРОЦЕССОР
Тип сокета процессора ЛГА 1700
Тип процессора Поддерживает процессоры Intel Core 13-го и 12-го поколения, Pentium Gold, Celeron.

ЧИПСЕТ
Чипсет Intel Z790

ПАМЯТЬ
Количество слотов памяти 4×288 контактов (DDR5)
Стандарт памяти Поддержка DDR5 7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800( OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 модулей памяти
Двухканальная архитектура памяти
Поддержка ECC Небуферизованные модули памяти DIMM 1Rx8/2Rx8 (работают в режиме без ECC)
Поддержка не -ECC модули памяти DIMM без буферизации 1Rx8/2Rx8/1Rx16
Поддержка модулей памяти Extreme Memory Profile (XMP)
Максимальная поддерживаемая память 128 ГБ
Поддерживаемый канал Двойной канал

СЛОТЫ РАСШИРЕНИЯ
PCI Express 5.0 x16
1 слот PCI Express x16, поддерживающий PCIe 5.0 и работающий на частоте x16 (PCIEX16)
* Для оптимальной производительности, если необходимо установить только одну графическую карту PCI Express, обязательно установите ее в слот PCIEX16.
PCI Express 4.0 x16
1 слот PCI Express x16, поддерживающий PCIe 4.0 и работающий на скорости x4 (PCIEX4)
PCI Express 3.0 x16
2 слота PCI Express x16, поддерживающие PCIe 3.0 и работающие на скорости x1 (PCIEX1_1, PCIEX1_4)
PCI Express x1
2 слота PCI Express x1, поддерживающие PCIe 3.0 и работающие на скорости x1 (PCIEX1_2, PCIEX1_3)

ХРАНИЛИЩЕ
SATA 6 Гбит/с    6 разъемов SATA 6 Гбит/с
М.2 ЦП:
1 разъем M.2 (разъем 3, ключ M, тип 22110/2280 PCIe 4.0 x4/x2, поддержка твердотельных накопителей) (M2A_CPU)
Набор микросхем:
2 разъема M.2 (разъем 3, ключ M, тип 2280 PCIe 4.0 x4) /x2 поддержка SSD) (M2Q_SB, M2P_SB)
SATA-RAID
Поддержка RAID 0, RAID 1, RAID 5 и RAID 10 для устройств хранения SATA
Дополнительный RAID-контроллер
Поддержка RAID 0, RAID 1, RAID 5 и RAID 10 для устройств хранения NVMe SSD

АУДИО
Аудиочипсет Realtek Audio CODEC
Формат представления аудиосигнала: High Definition Audio
Схема позиционирования аудиосигнала 2/4/5.1/7.1
Поддержка S/PDIF Out

ЛОКАЛЬНАЯ СЕТЬ
Чипсет локальной сети Сетевой чип Realtek 2.5GbE
Максимальная скорость локальной сети 2,5 Гбит/с

Беспроводная сеть Intel Wi-Fi AC 9560
WIFI a, b, g, n, ac с поддержкой двух диапазонов 2,4/5 ГГц
Поддержка стандарта беспроводной связи 11ac 160 МГц и скорость передачи данных до 1,73 Гбит/с
*Фактическая скорость передачи данных может отличаться в зависимости от среды и оборудования.
Bluetooth Bluetooth 5.1

ПОРТЫ НА ЗАДНЕЙ ПАНЕЛИ
1 порт USB Type-C с поддержкой USB 3.2 Gen 2×2
1 порт USB 3.2 Gen 2 Type-A (красный)
4 порта USB 3.2 Gen 1
4 порта USB 2.0/1.1
2 антенных разъема SMA (1T1R)
1 x порт HDMI 2.0
1 x DisplayPort
1 x порт RJ-45
3 x аудиоразъема

ВНУТРЕННИЕ РАЗЪЕМЫ ввода/вывода
Встроенный USB
1 разъем USB Type-C с поддержкой USB 3.2 Gen 1
1 разъем USB 3.2 Gen 1
2 разъема USB 2.0/1.1

Другие разъемы
1 разъем для вентилятора ЦП
1 разъем для вентилятора ЦП с водяным охлаждением
3 разъема для системных вентиляторов
1 разъем для системного вентилятора/насоса водяного охлаждения
2 разъема для адресуемых светодиодных лент
2 разъема для светодиодных лент RGB
3 разъема M.2 Socket 3
6 разъемов SATA 6 Гбит/с Разъемы /s 1 разъем на передней панели
1 аудиоразъем на передней панели
1 разъем S/PDIF Out
1 разъем последовательного порта
2 разъема для дополнительных карт Thunderbolt
1 разъем Trusted Platform Module (для GC-TPM2.0 SPI/ GC-TPM2.0 (только модуль SPI 2.0)
1 кнопка сброса
1 кнопка Q-Flash Plus
1 перемычка сброса
1 перемычка сброса CMOS

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Фактор формы АТХ
Светодиодное освещение RGB
Размеры (Ш х Д) 304,80 мм x 243,84 мм
Контакт питания 1 24-контактный основной разъем питания ATX
2 8-контактных разъема питания ATX 12 В

ОС
Windows 11 Поддерживается

ФУНКЦИИ
Функции Мониторинг H/W
— Определение напряжения
— Определение температуры
— Определение скорости вентилятора
— Определение расхода водяного охлаждения
— Предупреждение о
неисправности вентилятора — Контроль скорости вентилятора
* Поддержка функции управления скоростью вентилятора (насоса) зависит от установленного вентилятора (насоса). .

BIOS
— 1 x 256 Мбит флэш-памяти
— Использование лицензированного AMI UEFI BIOS
— PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

ОСОБЕННОСТИ
— Поддержка GIGABYTE Control Center (GCC)
* Доступные приложения в GCC могут различаться в зависимости от модель материнской платы. Поддерживаемые функции каждого приложения также могут различаться в зависимости от характеристик системной платы.
— Поддержка Q-Flash
— Поддержка Q-Flash Plus
— Поддержка умного резервного копирования
