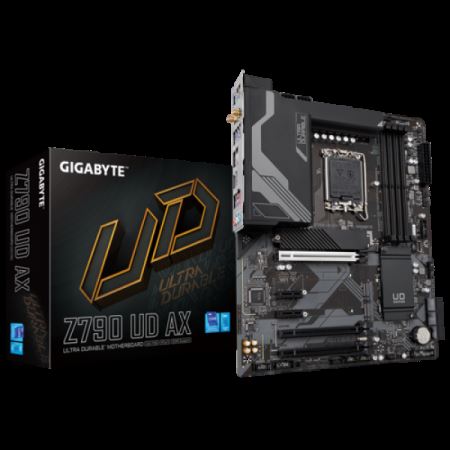

Материнская плата Gigabyte Z790 UD AX

Общие сведения

Гарантия
:

1 год

Страна производства
:

Китай

Основные свойства

Форм фактор
:

ATX

Чипсет
:

Intel Z790

Поддержка EFI
:

Да

Процессор

Модель совместимого процессора
:

Есть (требуется процессор с GPU)

Сокет
:

LGA 1700

Видеокарта

Интегрированная видеокарта
:

Есть (требуется процессор с GPU)

Оперативная память

Максимальный объем оперативной памяти
:

128 Гб

Тип памяти
:

DDR5

Количество слотов памяти
:

4

Максимальная частота оперативной памяти
:

7600 ГГц

Форм фактор поддерживаемой памяти
:

DIMM

Режим работы оперативной памяти
:

Dual Channel

Интерфейсы

Порт USB 3.2
:

6

Порт HDMI
:

1

Порт USB 2.0
:

4

Порт Ethernet
:

1 шт

DVI
:

Есть

Звуковая карта

Встроенная звуковая карта
:

Есть

Модель звуковой карты
:

Realtek ALC897

Охлаждение

Вид охлаждения
:

Пассивное

Способ охлаждение
:

Радиаторы

Слоты расширения

Количество слотов PCI-E x16
:

2

Версия PCI Express
:

5,0

Сетевая карта

Скорость сетевого адаптера
:

2,5 Гбит/с

Контроллеры накопителей

Количество разъемов M.2
:

4 шт

Питание

Основной разъем питания
:

24-pin

Разъем питания процессора
:

8-pin + 8-pin

Производитель Gigabyte
Модель Z790 UD AX (rev. 1.0)

ЦПУ
Разъем LGA1700: поддержка процессоров Intel Core, Pentium Gold и Celeron 13-го и 12 — го поколений .
Кэш L3 зависит от процессора

ЧИПСЕТ
Набор микросхем Intel Z790 Express

ПАМЯТЬ
Поддержка DDR5 7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800( OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 4800 / 4000 модулей памяти
4 разъема DDR DIMM с поддержкой до 128 ГБ (32 ГБ для одного модуля DIMM) системной памяти
Двухканальная архитектура памяти
Поддержка модулей памяти ECC без буферизации DIMM 1Rx8/2Rx8 (работают в режиме без ECC)
Поддержка небуферизованных модулей памяти DIMM 1Rx8/2Rx8/1Rx16 без ECC
Поддержка модулей памяти Extreme Memory Profile (XMP)

ВСТРОЕННАЯ ГРАФИКА
Поддержка интегрированного графического процессора Intel HD Graphics:
1 порт HDMI, поддерживающий максимальное разрешение 4096×2160@60 Гц
* Поддержка версии HDMI 2.0 и HDCP 2.3.
1 x DisplayPort, поддерживающий максимальное разрешение 4096×2304@60 Гц
* Поддержка версии DisplayPort 1.2 и HDCP 2.3
(Графические характеристики могут различаться в зависимости от поддержки ЦП.)

АУДИО
Аудиокодек Realtek _
Аудио высокой четкости
2/4/5.1/7.1-канальный
* Вы можете изменить функциональность аудиоразъема с помощью аудиопрограммы. Чтобы настроить 7.1-канальный звук, откройте звуковое программное обеспечение для настроек звука.
Поддержка выхода S/PDIF

LAN
Чип Realtek 2.5GbE LAN (2,5 Гбит/с/1 Гбит/с/100 Мбит/с)

БЕСПРОВОДНАЯ СВЯЗЬ
Модуль беспроводной связи
Intel Wi -Fi 6E AX210
WIFI a, b, g, n, ac, ax, поддерживающий диапазоны несущих частот 2,4/5/6 ГГц
Bluetooth 5.3
Поддержка стандарта беспроводной связи 11ax 160 МГц и скорость передачи данных до 2,4 Гбит/с
(Фактическая скорость передачи данных может варьироваться в зависимости от среды и оборудования.)

СЛОТЫ РАСШИРЕНИЯ
ЦПУ:
1 x слот PCI Express x16, поддерживающий PCIe 5.0 и работающий на скорости x16 (PCIEX16)
* Для оптимальной производительности, если необходимо установить только одну графическую карту PCI Express, обязательно установите ее в слот PCIEX16.

Чипсет:
1 слот PCI Express x16 с поддержкой PCIe 4.0 и скоростью x4 (PCIEX4)
1 слот PCI Express x16, поддерживающий PCIe 3.0 и работающий на скорости x1 (PCIEX1_4)
2 слота PCI Express x1, поддерживающие PCIe 3.0 и работающие на скорости x1 (PCIEX1_2, PCIEX1_3)
Поддержка технологии AMD CrossFire (PCIEX16 и PCIEX4)

ХРАНЕНИЕ
ЦПУ:
1 разъем M.2 (гнездо 3, ключ M, поддержка твердотельных накопителей типа 22110/2280 PCIe 4.0 x4/x2) (M2A_CPU)

Чипсет:
2 разъема M.2 (разъем 3, ключ M, поддержка твердотельных накопителей типа 2280 PCIe 4.0 x4/x2) (M2Q_SB, M2P_SB)

6 разъемов SATA 6 Гбит/с
Поддержка RAID 0, RAID 1, RAID 5 и RAID 10 для устройств хранения NVMe SSD Поддержка RAID 0, RAID 1, RAID 5 и RAID 10 для устройств хранения SATA

USB
Чипсет:
1 порт USB Type- C на задней панели с поддержкой USB 3.2 Gen 2×2
1 порт USB Type- C с поддержкой USB 3.2 Gen 1, доступный через внутренний разъем USB
1 порт USB 3.2 Gen 2 Type-A (красный) на задней панели
6 портов USB 3.2 Gen 1 (4 порта на задней панели, 2 порта доступны через внутренний разъем USB)

Чипсет + 2 концентратора USB 2.0:
8 портов USB 2.0/1.1 (4 порта на задней панели, 4 порта доступны через внутренние разъемы USB)

ВНУТРЕННИЕ РАЗЪЕМЫ ввода/вывода
1 x 24-контактный основной разъем питания ATX
2 x 8-контактных разъема питания ATX 12 В
1 разъем для вентилятора процессора
1 разъем для вентилятора ЦП с водяным охлаждением
3 разъема для системных вентиляторов
1 разъем системного вентилятора/насоса водяного охлаждения
2 адресных разъема для светодиодных лент
2 разъема для светодиодной ленты RGB
3 разъема M.2 Socket 3
6 разъемов SATA 6 Гбит/с
1 разъем на передней панели
1 аудиоразъем на передней панели
1 выходной разъем S/PDIF
1 разъем USB Type- C с поддержкой USB 3.2 Gen 1
1 разъем USB 3.2 Gen 1
2 разъема USB 2.0/1.1
1 разъем последовательного порта
2 разъема для дополнительных карт Thunderbolt
1 разъем для доверенного платформенного модуля (только для модуля GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 х кнопка сброса
1 кнопка Q-Flash Plus
1 перемычка сброса
1 перемычка Clear CMOS

РАЗЪЕМЫ НА ЗАДНЕЙ ПАНЕЛИ
1 порт USB Type- C с поддержкой USB 3.2 Gen 2×2
1 порт USB 3.2 Gen 2 Type-A (красный)
4 порта USB 3.2 Gen 1
4 порта USB 2.0/1.1
2 антенных разъема SMA (2T2R)
1 порт HDMI 2.0
1 порт дисплея
1 порт RJ-45
3 аудиоразъема

КОНТРОЛЛЕР ВВОДА и ВЫВОДА
Микросхема контроллера ввода-вывода iTE

АППАРАТНЫЙ МОНИТОРИНГ
Обнаружение напряжения
Обнаружение температуры
Определение скорости вентилятора
Определение скорости потока водяного охлаждения
Предупреждение об отказе вентилятора
Управление скоростью вентилятора
* Поддержка функции управления скоростью вентилятора (насоса) зависит от устанавливаемого вентилятора (насоса).

БИОС
1 флэш-память 256 Мбит
Использование лицензированного AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

ОСОБЕННОСТИ
Поддержка GIGABYTE Control Center (GCC)
* Доступные приложения в GCC могут различаться в зависимости от модели материнской платы. Поддерживаемые функции каждого приложения также могут различаться в зависимости от характеристик материнской платы.
Поддержка Q-Flash
Поддержка Q-Flash Plus
Поддержка интеллектуального резервного копирования

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ в комплекте
Norton® Internet Security (версия OEM)
Программное обеспечение для управления пропускной способностью локальной сети

ОС
Поддержка 64-разрядной версии Windows 11.
Поддержка 64-разрядной версии Windows 10.

ФОРМАТ
Форм-фактор ATX;
30,5 см х 24,4 см
