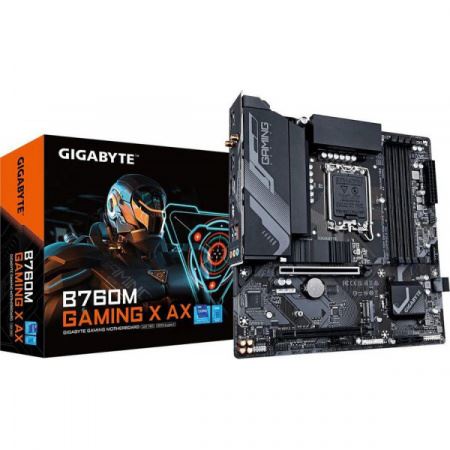

Материнская плата Gigabyte B760M GAMIMG X AX

Общие сведения

Гарантия
:

1 год

Страна производства
:

Китай

Основные свойства

Форм фактор
:

Micro-ATX

Чипсет
:

Intel B760

Поддержка EFI
:

Да

Процессор

Модель совместимого процессора
:

Есть (требуется процессор с GPU)

Сокет
:

LGA 1700

Видеокарта

Интегрированная видеокарта
:

Есть (требуется процессор с GPU)

Оперативная память

Максимальный объем оперативной памяти
:

128 Гб

Тип памяти
:

DDR5

Количество слотов памяти
:

4

Максимальная частота оперативной памяти
:

7600 ГГц

Форм фактор поддерживаемой памяти
:

DIMM

Режим работы оперативной памяти
:

Dual Channel

Интерфейсы

Порт USB 3.2
:

4

Порт HDMI
:

1

Порт USB 2.0
:

4

Порт Ethernet
:

1 шт

DVI
:

Есть

Звуковая карта

Встроенная звуковая карта
:

Есть

Модель звуковой карты
:

Realtek ALC1220

Охлаждение

Вид охлаждения
:

Пассивное

Способ охлаждение
:

Радиаторы

Слоты расширения

Количество слотов PCI-E x16
:

1

Версия PCI Express
:

5,0

Сетевая карта

Скорость сетевого адаптера
:

2,5 Гбит/с

Контроллеры накопителей

Количество разъемов M.2
:

2 шт

Питание

Основной разъем питания
:

24-pin

Разъем питания процессора
:

8-pin + 8-pin

Производитель: GIGABYTE
Код производителя: B760M GAMING X AX (rev. 1.x)

ПРОЦЕССОР
Процессорный разъем LGA1700:
Совместимость с процессорами 13- и 12-поколения Intel Core,
процессорами Pentium Gold и Celeron
Объем кэш-памяти L3 зависит от модели процессора

ЧИПСЕТ
Чипсет Intel B760 Express Chipset

ПАМЯТЬ
Поддержка памяти DDR5
Частота 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s memory modules
4 разъема DIMM для модулей ОЗУ DDR5, максимальный объем системной памяти до 192 Гбайт (до 48 Гбайт на каждый DIMM-разъем)
Двухканальный режим работы модулей ОЗУ
Поддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)
Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16
Поддержка XMP-профилей модулей памяти (Extreme Memory Profile)

ГРАФИКА
Интегрированное графическое ядро Intel HD Graphics в составе процессора
1 порт DisplayPort, максимальное экранное разрешение 4096×2304@60 Гц
* Шинный видеоинтерфейс DisplayPort версии 1.2 и HDCP версии 2.3
1 порт HDMI, поддерживающий максимальное разрешение 4096×2160@60 Гц
* Совместим с интефейсом HDMI версии 2.0 технологией HDCP версии 2.3
(Спецификация графического ядра может варьироваться в зависимости от установленного ЦП)

АУДИО
Аудиокодек Realtek
Формат представления аудиосигнала: High Definition Audio
Схема позиционирования аудиосигнала 2/4/5.1/7.1
* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings. Поддержка S/PDIF Out

СЕТЬ LAN
Контроллер Realtek 2,5GbE LAN (2,5 Гбит/c |1 Гбит/c |100 Мбит/c)

БЕСПРОВОДНАЯ СВЯЗЬ
Модуль беспроводной связи Intel Wi-Fi 6E AX210 (PCB rev. 1.0)
WIFI 6 a/b/g/n/ac/ax,
рабочие диапазоны частот 2,4/ 5 /6 ГГц
BLUETOOTH 5.3
Поддерживается стандарт беспроводной связи 11ax 160 МГц и скорость передачи данных до 2,4 Гбит/с

Модуль беспроводной связи Intel Wi-Fi 6E AX211 (PCB rev. 1.1)
WIFI 6 a/b/g/n/ac/ax,
рабочие диапазоны частот 2,4/ 5 /6 ГГц
BLUETOOTH 5.3
Поддерживается стандарт беспроводной связи 11ax 160 МГц и скорость передачи данных до 2,4 Гбит/с

Модуль беспроводной связи  Realtek Wi-Fi 6E RTL8852CE (PCB rev. 1.2)
WIFI 6 a/b/g/n/ac/ax,
рабочие диапазоны частот 2,4/ 5 /6 ГГц
BLUETOOTH 5.3
Поддерживается стандарт беспроводной связи 11ax 160 МГц и скорость передачи данных до 2,4 Гбит/с (Фактическая скорость передачи данных может варьироваться в зависимости от окружающей обстановки и действующего оборудования.)

СЛОТЫ РАСШИРЕНИЯ
PCIe-линии ЦП
1 разъем PCI Express x16 для установки PCIe 4.0 плат расширения, режим работы x16; PCIEX16
* В целях оптимизации производительности видеоподсистемы, реализованной средствами одной дискретной графической PCIe-платы, убедитесь в том, что она установлена в разъём PCIEX16.

PCIe-линии чипсета
1 разъем PCI Express x16, шинный интерфейс PCIe 3.0/ режим работы x4 (PCIEX4)

ХРАНИЛИЩЕ
PCIe-линии ЦП
1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)

PCIe-линии чипсета
1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
4 разъема SATA 6 Гбит/с
Предусмотрена возможность организации дисковых массивов уровня RAID 0, RAID 1, RAID 5 и RAID 10 средствами SATA-накопителей

USB
PCIe-линии чипсета
1 порт USB Type-C с поддержкой USB 3.2 Gen 2 (подключается к соответствующему USB-разъему на материнской плате)
5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 порта на выносной планке доступны при подключении к USB-разъему на материнской плате )
1 порт USB 2.0/1.1 на задней панели

Чипсет + 2 концентратора USB 2.0
8 портов USB 2.0/1.1 (4 порта на задней панели, 4 порта доступны при подключении USB-разъемов на выносной планке)

ВНУТРЕННИЕ РАЗЪЕМЫ
24-контактный ATX-разъем питания
8-контактный разъем питания ATX 12 В

Разъем для вентилятора ЦП
3 разъема для системных вентиляторов
2 разъема для подключения LED-линеек с адрессацией
2 разъема для подключения RGB LED-линеек

2 разъема M.2 Socket 3
4 SATA-разъема 6 Гбит/с

Группа разъемов фронтальной панели
1 колодка для подключения аудиоразъема на передней панели
1 разъем S/PDIF Out
1 разъем USB Type-C, стандарт USB 3.2 Gen 2
1 разъем для подключения портов USB 3.2 Gen 1
2 разъема для подключения портов USB 2.0/1.1
2 разъема для подключения Thunderbolt плат раширения
1 разъем для подключения TPM-модуля (только для модулей GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0) * Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)
1 COM-порт
Кнопка Q-Flash Plus
Перемычка Reset
Перемычка для возврата настроек CMOS в состояние По умолчанию

РАЗЪЕМЫ НА ЗАДНЕЙ ПАНЕЛИ
3 порта USB 3.2 Gen 1
5 портов USB 2.0/1.1
2 разъема SMA для подключения антенн (2T2R)
1 порт HDMI 2.0
1 порт DisplayPort
1 сетевая розетка LAN RJ-45
3 разъема аудиоподсистемы

МИКРОСХЕМА I/O-контроллера
Контроллер портов ввода/вывода iTE

МОНИТОРИНГ СИСТЕМЫ
Автоопределение напряжения питания
Определение рабочей температуры
Определение скорости вращения вентиляторов
Контроль за состоянием жидкостной системы охлаждения
Уведомление о выходе из строя вентиляторов
Управление скоростью вращения вентиляторов
* Возможность задействовать функцию управления скоростью вентилятора зависит типа установленных системных вентиляторов.

BIOS
1 микросхема флэш-памяти 256 Мбит
Лицензионный AMI UEFI BIOS
Функции PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

ОСОБЕННОСТИ
Приложение GIGABYTE Control Center (GCC)
*Доступные платформе приложения в составе GCC могут отличаться в зависимости от модели материнской платы. Функции, поддерживаемые доступными приложениями, также могут отличаться в зависимости от характеристик материнской платы.
Фирменная технология Q-Flash Plus
Фирменная утилита Q-Flash

ПО
Антивирусный пакет Norton Internet Security (OEM-версия)
Приложение для управления полосой пропускания LAN-соединения

ОС
Microsoft Windows 11, 64-разрядная
Microsoft Windows 10, 64-разрядная

ФАКТОР ФОРМЫ
Форм-фактор Micro ATX;
244 x 244 мм
