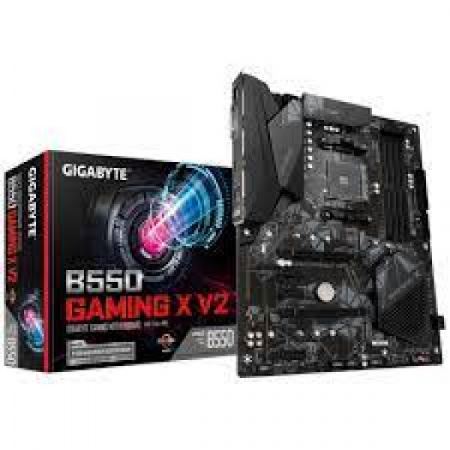

Материнская плата Gigabyte B550 GAMIMG X V

Общие сведения

Гарантия
:

1 год

Страна производства
:

Китай

Основные свойства

Форм фактор
:

ATX

Чипсет
:

AMD B550

Частота шины материнской платы
:

100 МГц

Поддержка EFI
:

Да

Процессор

Модель совместимого процессора
:

Нет (требуется процессор с GPU)

Сокет
:

AM4

Видеокарта

Интегрированная видеокарта
:

Нет (требуется процессор с GPU)

Оперативная память

Максимальный объем оперативной памяти
:

128 Гб

Тип памяти
:

DDR4

Количество слотов памяти
:

4

Максимальная частота оперативной памяти
:

4733 ГГц

Форм фактор поддерживаемой памяти
:

DIMM

Режим работы оперативной памяти
:

Dual Channel

Интерфейсы

Порт USB 3.2
:

3

Порт HDMI
:

1

Порт USB 2.0
:

4

Порт Ethernet
:

1 шт

DVI
:

Есть

Звуковая карта

Встроенная звуковая карта
:

Есть

Модель звуковой карты
:

Realtek ALC1200

Охлаждение

Вид охлаждения
:

Пассивное

Способ охлаждение
:

Радиаторы

Слоты расширения

Количество слотов PCI-E x16
:

1

Версия PCI Express
:

4,0

Сетевая карта

Скорость сетевого адаптера
:

1 Гбит/с

Контроллеры накопителей

Количество разъемов M.2
:

1 шт

Питание

Основной разъем питания
:

24-pin

Разъем питания процессора
:

8-pin

Производитель GIGABYTE
Модель B550 GAMING X V2 (rev. 1.3)

ПРОЦЕССОР
Процессорный разъем AMD Socket AM4 для ЦП: AMD Ryzen 5000 серии/ Ryzen 5000 G-серии/ Ryzen 4000 G-серии и Ryzen 3000 серии

ЧИПСЕТ
Чипсет AMD B550

ПАМЯТЬ
4 DIMM-разъема для модулей ОЗУ DDR4,
Максимальный объем системной памяти 128 Гбайт (до 32-Гбайт на один модуль DIMM) Совместимость с модулями ОЗУ DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C) / 3400(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 МГц
Двухканальный режим работы модулей ОЗУ
Поддержка ECC модулей DIMM 1Rx8/2Rx8 без буферизации*
* Модули ОЗУ с ECC (режим ECC) поддерживаются различными моделями ЦП.
Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16
Поддержка XMP-профилей модулей памяти (Extreme Memory Profile)

ГРАФИКА
Встроенное графическое ядро в составе процессора
1 DVI-D выход, максимальное экранное разрешение 1920×1200@60 Гц
* DVI-D порт не поддерживает подключение через D-Sub адаптер.
1 порт HDMI, максимальное экранное разрешение 4096×2160@60 Гц
* Совместимость со стандартами HDMI 2.1, HDCP 2.3 и HDR
Максимальный объем разделяемой памяти 16 Гбайт

АУДИО
Аудиокодек Realtek
Формат представления аудиосигнала: High Definition Audio
Схема позиционирования аудиосигнала 2/4/5.1/7.1
* Функционал/переназначение аудиоразъемов можно изменять с помощью соответствующего приложения. Чтобы задействовать режим воспроизведения аудиоконтента по схеме 7.1-канал, активируйте эту опцию в приложении для настройки параметров аудиоподсистемы.

СЕТЬ LAN-интерфейс
Контроллер Realtek GbE LAN (100/1000 Мбит/с)

СЛОТЫ РАСШИРЕНИЯ
1 разъем PCI Express x16 (PCIEX16), реализован средствами PCIe-линий ЦП:
— AMD Ryzen 5000 Series*/3000 Series Processors support PCIe 4.0 x16 mode
* Actual support may vary by AMD CPU’s specification
— Процессоры AMD Ryzen 5000 G-серии/4000 G-серии, режим работы PCIe 3.0 x16
* В целях оптимизации производительности видеоподсистемы, реализованной средствами одной дискретной графической PCIe-платы, убедитесь в том, что она установлена в разъём PCIEX16.
1 разъем PCI Express x16 (PCIEX2), шинный интерфейс реализован средствами чипсета:
— Режим работы PCIe 3.0 x2 3 разъема PCI Express x1 (PCIEX1_1, PCIEX1_2, PCIEX1_3), реализованы средствами линий чипсета: Режим работы PCIe 3.0 x1

ХРАНИЛИЩЕ
1 разъем M.2 (M2A_CPU), реализован средствами ЦП, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs:
— Процессоры AMD Ryzen 5000 серии и AMD Ryzen 3000 серии, режим работы SATA и PCIe 4.0 x4/x2 для SSD-накопителей
— Процессоры AMD Ryzen 5000 серии и AMD Ryzen 5000 G-серии и Ryzen 4000 G-серии, режим работы SATA и PCIe 3.0 x4/x2 для SSD накопителей
1 разъем M.2 (M2B_SB), реализован средствами чипсета, исполнение Socket 3, M key, типоразмер 2242/2260/2280/22110 для SSD-накопителей:
— предусмотрено подключение SATA и PCIe 3.0 x2/x4 SSD-накопителей
4 порта SATA 6 Гбит/с, интегрированы в составе чипсета:
— Поддержка дисковых массивов RAID 0, RAID 1, и RAID 10

USB
Процессор
1 x USB 3.2 Gen 2 Type-A port on the back panel
3 порта USB 3.2 Gen 1 на задней панели

PCIe-линии чипсета
1 порт USB Type-C, совместим с устройствами USB 3.2 Gen 1, подключается к соответствующему USB-разъему на материнской плате
2 порта USB 3.2 Gen 1, доступны при подключении к USB-разъему на материнской плате
6 портов USB 2.0/1.1 (2 порта на задней панели, 4 внешних порта доступны при подключении к USB-разъему на материнской плате)

ВНУТРЕННИЕ РАЗЪЕМЫ
24-контактный ATX-разъем питания
8-контактный разъем питания ATX 12 В

Разъем для вентилятора ЦП
1 разъем для подключения жидкостной системы охлаждения ЦП
3 разъема для системных вентиляторов
2 разъема для подключения LED-линеек с адрессацией
2 разъема для подключения RGB LED-линеек
1 разъем для подключения LED-линейки ЦП/RGB LED-линейки
2 разъема M.2 Socket 3
4 SATA-разъема 6 Гбит/с

Группа разъемов фронтальной панели
1 колодка для подключения аудиоразъема на передней панели
1 порт USB Type-C, совместим с устройствами USB 3.2 Gen 1
1 разъем для подключения портов USB 3.2 Gen 1
2 разъема для подключения портов USB 2.0/1.1

Разъем для TPM-модуля (Trusted Platform Module), 2×6 контактов только для модуля GC-TPM2.0_S * Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)
Перемычка для возврата настроек CMOS в состояние По умолчанию
* Все FAN-разъемы предусматривают возможность подключения высокопроизводительных системных вентиляторов и помп жидкостных систем замкнутого цикла AIO_Pump, Pump мощностью до 24 Вт (сила тока до 2 А/12 В).

РАЗЪЕМЫ НА ЗАДНЕЙ ПАНЕЛИ
4 порта USB 2.0/1.1
1 порт PS/2 для подключения клавиатуры и мыши
1 порт DVI-D
1 порт HDMI
3 порта USB 3.2 Gen 1
1 порт USB 3.2 Gen 2 (Type-A разъем красного цвета)
Кнопка Q-Flash Plus
1 сетевая розетка LAN RJ-45
3 разъема аудиоподсистемы

МИКРОСХЕМА I/O-КОНТРОЛЛЕРА
Контроллер портов ввода/вывода iTE
Контроль за состоянием системы
Автоопределение напряжения питания
Определение рабочей температуры
Определение скорости вращения вентиляторов
Контроль за состоянием жидкостной системы охлаждения
Уведомление о превышении порогового значения температуры
Уведомление о выходе из строя вентиляторов
Управление скоростью вращения вентиляторов
* Доступность опций функции контроля скорости вращения вентилятора зависит от установленной системы охлаждения.

BIOS
1 микросхема ПЗУ, 128 Мбит
Лицензионный AMI UEFI BIOS
Функции PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

ОСОБЕННОСТИ
Поддержка фирменной утилиты APP Center
* Доступность отдельных утилит в приложении APP Center зависит от модели материнской платы. Функционал конкретной утилиты может отличаться в зависимости от модели материнской платы.
Фирменная утилита @BIOS
Утилита EasyTune
Фирменная функция RGB Fusion
Функция Smart Backup
Сводная информация о системе
Фирменная технология Q-Flash Plus
Фирменная утилита Q-Flash
Поддержка Xpress Install

ПО
Антивирусный пакет Norton® Internet Security (OEM-версия)
Приложение для управления полосой пропускания LAN-соединения

ОС
Microsoft Windows 11, 64-разрядная
Microsoft Windows 10, 64-разрядная

ФАКТОР ФОРМЫ
Форм-фактор ATX
305 мм x 244 мм
