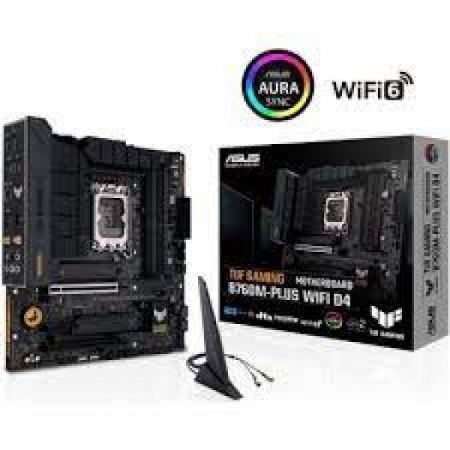

Материнская плата ASUS TUF GAMIMG B760M-PLUS WIFI

Общие сведения

Гарантия
:

1 год

Страна производства
:

Китай

Основные свойства

Форм фактор
:

Micro-ATX

Чипсет
:

Intel B760

Поддержка EFI
:

Да

Процессор

Модель совместимого процессора
:

Есть (требуется процессор с GPU)

Сокет
:

LGA 1700

Видеокарта

Интегрированная видеокарта
:

Есть (требуется процессор с GPU)

Оперативная память

Максимальный объем оперативной памяти
:

128 Гб

Тип памяти
:

DDR4

Количество слотов памяти
:

4

Максимальная частота оперативной памяти
:

5333 ГГц

Форм фактор поддерживаемой памяти
:

DIMM

Режим работы оперативной памяти
:

Dual Channel

Интерфейсы

Порт USB 3.2
:

4

Порт HDMI
:

1

Порт USB 2.0
:

4

Порт Ethernet
:

1 шт

DVI
:

Есть

Звуковая карта

Встроенная звуковая карта
:

Есть

Модель звуковой карты
:

Realtek ALC897

Охлаждение

Вид охлаждения
:

Пассивное

Способ охлаждение
:

Радиаторы

Слоты расширения

Количество слотов PCI-E x16
:

1

Версия PCI Express
:

5,0

Сетевая карта

Скорость сетевого адаптера
:

2,5 Гбит/с

Контроллеры накопителей

Количество разъемов M.2
:

2 шт

Питание

Основной разъем питания
:

24-pin

Разъем питания процессора
:

8-pin + 8-pin

Производитель Asus
МодельTUF GAMING B760M-PLUS WIFI D4

Процессор
Intel Socket LGA1700 для процессоров Intel Core 13-го поколения и Intel Core 12-го поколения, Pentium Gold и Celeron
Поддержка технологий Intel Turbo Boost 2.0 и Intel Turbo Boost Max 3.0 **
** Поддержка технологии Intel Turbo Boost Max 3.0 зависит от типа ЦП.

Чипсет
Набор микросхем Intel B760

Память
4 модуля DIMM, макс. 128 ГБ, DDR4 5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600( OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133
Память без ECC, без буферизации*
Двухканальная архитектура памяти поддерживает профиль памяти Intel Extreme (XMP)
OptiMem II
* Поддерживаемые типы памяти, скорость передачи данных (скорость) и количество модулей DRAM различаются в зависимости от конфигурации ЦП и памяти.

Графика
1 порт DisplayPort**
1 порт HDMI ***
Характеристики графики могут различаться в зависимости от типа ЦП.
** Поддерживает макс. 4K при 60 Гц, как указано в DisplayPort 1.4.
***Поддерживает 4K при 60 Гц, как указано в HDMI 2.1.

Слоты расширения
Процессоры Intel  13 -го и 12 -гобпоколения
1 слот PCIe 5.0 x16
Набор микросхем Intel  B760
1 слот PCIe 4.0 x16 (поддерживает режим x4)
1 слот PCIe 4.0 x1

Хранилище
Всего поддерживает 2 слота M.2 и 4 порта SATA 6 Гбит/с*
Процессоры Intel 13 -го и 12 -го поколения
Слот M.2_1 (ключ M), тип 2242/2260/2280 (поддерживает режим PCIe 4.0 x4 )
Набор микросхем Intel  B760
Слот M.2_2 (ключ M), тип 2242/2260/2280 (поддерживает режим PCIe 4.0 x4)
4 порта SATA 6 Гбит/с
* Технология Intel® Rapid Storage поддерживает SATA RAID 0/1/5/10.

Ethernet
1 x Realtek 2.5Gb Ethernet
TUF LANGuard

Беспроводная связь и Bluetooth
Wi-Fi 6 2×2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Поддержка частотного диапазона 2,4/5 ГГц
Bluetooth  v5.2

USB
Задний USB (всего 8 портов)
1 порт USB 3.2 Gen 2×2 (1 x USB Type-C)
4 порта USB 3.2 Gen 2 (4 x Type-A)
1 x порт USB 3.2 Gen 1 (1 x Type-A) )
2 порта USB 2.0 (2 порта типа A)
USB на передней панели (всего 7 портов )
1 разъем USB 3.2 Gen 1 (поддерживает USB Type-C)*
1 разъем USB 3.2 Gen 1 поддерживает дополнительные 2 порта USB 3.2 Gen 1 порты
2 разъема USB 2.0 поддерживают 4 дополнительных порта USB 2.0*
* USB_E4 и USB_EC3 можно включать/отключать только одновременно.

Аудио
Realtek 7.1 Surround Sound High Definition Audio CODEC
— Поддерживает: обнаружение разъема, многопотоковое воспроизведение, переназначение разъема на передней панели
— Поддержка воспроизведения до 24 бит/192 кГц »
Характеристики аудио
— Экранирование звука
— Задний оптический выходной порт S/PDIF
— Аудиоконденсаторы премиум-класса
— специальные слои звуковой печатной платы

Порты ввода-вывода на задней панели
1 порт USB 3.2 Gen 2×2 (1 x USB Type-C)
4 порта USB 3.2 Gen 2 (4 x Type-A)
1 x порт USB 3.2 Gen 1 (1 x Type-A)
2 x порта USB 2.0 ( 2 x Type-A)
1 x DisplayPort
1 x порт HDMI
1 x модуль Wi-Fi
1 x порт Realtek 2.5Gb Ethernet
5 x аудиоразъемов
1 x оптический выходной порт S/PDIF

Внутренние разъемы ввода/вывода
Разъемы ввода-вывода Вентилятор и охлаждение
1 x 4-контактный разъем вентилятора ЦП
1 x 4-контактный разъем процессора OPT Fan
1 x 4-контактный разъем насоса AIO
3 x 4-контактный разъем вентилятора корпуса
Относительно питания
1 x 24-контактный основной источник питания разъем
1 x 8-контактный разъем питания +12 В
1 x 4-контактный разъем питания +12 В
Относительно хранения данных
2 разъема M.2 (ключ M)
4 порта SATA 6 Гбит/с
USB
1 разъем USB 3.2 Gen 1 (поддерживает тип USB) -C)
1 разъем USB 3.2 Gen 1 с поддержкой 2 дополнительных портов USB 3.2 Gen 1
2 разъема USB 2.0 с поддержкой дополнительных 4 портов USB 2.0
Разное
3 адресуемых разъема Gen 2
1 разъем AURA RGB
1 разъем Clear CMOS
1 аудиоразъем передней панели (AAFP)
1 20-3-контактный разъем системной панели с функцией вскрытия корпуса
1 разъем Thunderbolt (USB4 )

Особые возможности
ASUS TUF PROTECTION
— DIGI+ VRM (- Цифровой дизайн питания с DrMOS)
— Защита от электростатических разрядов
— TUF LANGuard
— Защита от перенапряжения
— SafeSlot Core+
— Задняя панель ввода-вывода из нержавеющей стали
ASUS Q-Design
— M.2 Q-Latch
— Q-DIMM
— Q-LED (ЦП [красный], DRAM [желтый], VGA [белый], загрузочное устройство [желто-зеленый]) —
Q-Slot
ASUS Thermal Solution
— Радиатор M.2
— Конструкция радиатора VRM
ASUS EZ DIY
— Защитная накладка на разъем ЦП
— ProCool
— Предварительно смонтированный экран ввода-вывода
— SafeDIMM
AURA Sync
— Разъем AURA RGB
— Адресуемые разъемы Gen 2

Особенности программного обеспечения
ASUS Exclusive Software
Armoury Crate
— AURA Creator
— AURA Sync
— Fan Xpert 2+
— Энергосбережение
— Двухстороннее шумоподавление AI
Suite 3
  DIGI+ VRM
— Очистка ПК
TUF GAMING CPU-Z
DTS Обработка звука
MyASUS
Norton 360 для геймеров
WinRAR
UEFI BIOS
ASUS EZ DIY
— ASUS CrashFree BIOS 3
— ASUS EZ Flash 3
— Режим ASUS UEFI BIOS EZ

БИОС
128 Мб флэш-памяти,
UEFI AMI BIOS

Управляемость
WOL от PME,
PXE

Аксессуары
Кабели
2 кабеля SATA 6 Гбит/с
Прочее
1 подвижная антенна ASUS Wi-Fi
1 резиновая упаковка M.2
1 упаковка винтов для твердотельного накопителя M.2
1 наклейка TUF Gaming
Документация
1 сертификационная карта TUF
1 руководство пользователя

Операционная система
Windows 11,
Windows 10 64-разрядная версия

Фактор формы
Форм-фактор mATX
24,4 см x 24,4 см
