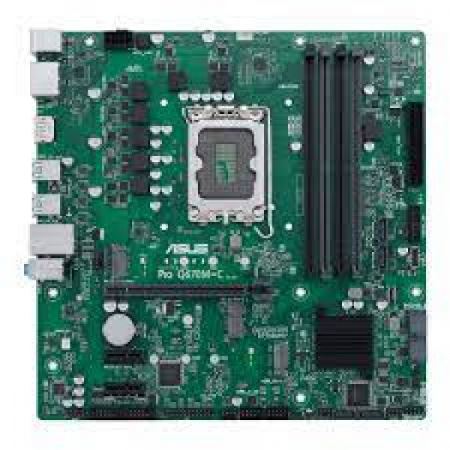

Материнская плата ASUS Pro Q670M-C-CSM (90MB19E0-M0EAYC)

Общие сведения

Гарантия
:

1 год

Страна производства
:

Китай

Артикул производителя
:

90MB19E0-M0EAYC

Основные свойства

Форм фактор
:

Micro-ATX

Чипсет
:

Intel Q670

Поддержка EFI
:

Да

Процессор

Модель совместимого процессора
:

Есть (требуется процессор с GPU)

Сокет
:

LGA 1700

Видеокарта

Интегрированная видеокарта
:

Есть (требуется процессор с GPU)

Оперативная память

Максимальный объем оперативной памяти
:

128 Гб

Тип памяти
:

DDR4

Количество слотов памяти
:

4

Максимальная частота оперативной памяти
:

5600 ГГц

Форм фактор поддерживаемой памяти
:

DIMM

Режим работы оперативной памяти
:

Dual Channel

Интерфейсы

Порт USB 3.2
:

4

Порт HDMI
:

1

Порт USB 2.0
:

4

Порт Ethernet
:

1 шт

DVI
:

Есть

Звуковая карта

Встроенная звуковая карта
:

Есть

Модель звуковой карты
:

Realtek ALC897

Охлаждение

Вид охлаждения
:

Пассивное

Способ охлаждение
:

Радиаторы

Слоты расширения

Количество слотов PCI-E x16
:

1

Версия PCI Express
:

5,0

Сетевая карта

Скорость сетевого адаптера
:

2,5 Гбит/с

Контроллеры накопителей

Количество разъемов M.2
:

2 шт

Питание

Основной разъем питания
:

24-pin

Разъем питания процессора
:

8-pin + 8-pin

Бренд ASUS
Модель PRO Q670M-C-CSM
Код производителя 90MB19E0-MVAAYC

ПРОЦЕССОР
Тип сокета процессора   LGA 1700
Тип процессора Поддерживает процессоры Intel Core / Pentium Gold / Celeron 12-го поколения

* Поддерживаемые технологии ЦП Поддерживает технологию Intel Turbo Boost 2.0 и технологию Intel Turbo Boost Max 3.0*
* Поддержка технологии Intel Turbo Boost Max 3.0 зависит от типа ЦП.

ЧИПСЕТ
Чипсет Intel Q670

ГРАФИКА
Встроенный видеочипсет Поддерживается только ЦП со встроенной графикой

ПАМЯТЬ
Количество слотов памяти 4×288 контактов (DDR5)
Стандарт памяти DDR5 4800 МГц
Максимальная поддерживаемая память 128 ГБ
Канал поддерживается Двойной канал

СЛОТЫ РАСШИРЕНИЯ
PCI Express   4.0 x16
1 x PCI Express 4.0 x16

PCI Express x1
2 порта PCIe 3.0 x1

ХРАНЕНИЕ ДАННЫХ
SATA 6 Гбит/с
6 разъемов SATA 6 Гбит/с

М.2
Процессоры Intel 12-го поколения:
слот M.2_1 (ключ M), тип 2242/2260/2280
— процессоры Intel 12-го поколения поддерживают режим PCIe 4.0 x4

Набор микросхем Intel Q670*:
слот M.2_2 (ключ M), тип 2242/2260/2280 (поддерживает режим PCIe 4.0 x4)

* Технология Intel Rapid Storage поддерживает Intel Optane Memory H Series в слотах M.2, подключенных к PCH.

Поддержка Intel Optane  Да
SATA-RAID    0/1/5/10

АУДИО
Аудиочипсет Realtek 7.1 Surround Sound High Definition Audio CODEC*
* Для поддержки аудиовыхода 7.1 Surround Sound требуется шасси с аудиомодулем HD на передней панели.
Аудиоканалы 7.1 Каналы

ЛОКАЛЬНАЯ СЕТЬ
Чипсет локальной сети Intel I219-LM
Максимальная скорость локальной сети 10/100/1000 Мбит/с

ПОРТЫ на задней панели
Задние порты ввода/вывода
4 порта USB 3.2 Gen 2 (4 порта типа A)
2 порта USB 2.0 (2 порта типа A)
2 порта DisplayPort
1 порт HDMI
3 аудиоразъема
1 порт Intel 1Gb Ethernet
1 клавиатура PS/2 (фиолетовая ) порт
1 порт для мыши PS/2 (зеленый)

ВНУТРЕННИЕ РАЗЪЕМЫ ввода/вывода
Встроенный USB
1 разъем USB 3.2 Gen 1 на передней панели (поддерживает USB Type-C)
1 разъем USB 3.2 Gen 1 поддерживает 2 дополнительных порта USB 3.2 Gen 1
2 разъема USB 2.0 поддерживают 4 дополнительных порта USB 2.0

Другие разъемы Связанные с вентилятором и охлаждением
1 x 4-контактный разъем вентилятора ЦП
2 x 4-контактный разъем вентилятора корпуса

Прочее
1 x разъем Clear CMOS
1 x разъем шасси Intrude
2 x разъема COM-порта
1 x аудиоразъем передней панели (AAFP)
1 x отладочный разъем COM
1 перемычка DIS ME
1 разъем LPT
1 разъем моновыхода (с микросхемой усилителя)
1 слот M.2 (клавиша E)
1 разъем для динамика 1 разъем
10-1 System Panel

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Фактор формы   Микро АТХ
Светодиодное освещение   Нет RGB
Размеры (Ш х Д)    243,84 х 243,84 мм

ПИТАНИЕ
Контакт питания
1 x 24-контактный разъем основного питания
1 x 8-контактный разъем питания +12 В

СОВМЕСТИМОСТЬ с Windows
Windows 11 Поддерживается

ФУНКЦИИ
Функции Отличительные особенности:
ASUS EZ DIY
— Заголовки коробки
Индивидуальный дизайн материнской платы и функции, ориентированные на бизнес
— ASUS Boot Defender
— Ядро Q-LED
— Самовосстанавливающийся BIOS
ASUS — Журнал событий
ASUS — Коммерческий комплект BIOS ASUS
— Защита от влаги
— Надежность 24/7
— Перегрузка по току Защита:
встроенная микросхема TPM

ОСОБЕННОСТИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ:
Эксклюзивное программное обеспечение ASUS
Поддерживаемое программное обеспечение для управления ИТ — ASUS Control Center Express (ACCE)

BIOS :
256 Мб флэш-ПЗУ кусочек

КОМПЛЕКТАЦИЯ
Кабели
2 кабеля SATA 6 Гбит/с

Прочее
1 экран ввода-вывода
1 x M.2 SSD набор с винтами
1 x M.2 Key E с винтами

Установочный носитель
1 x Поддержка DVD

Документация
1 x Карта ключа активации ACC Express
1 x User руководство
