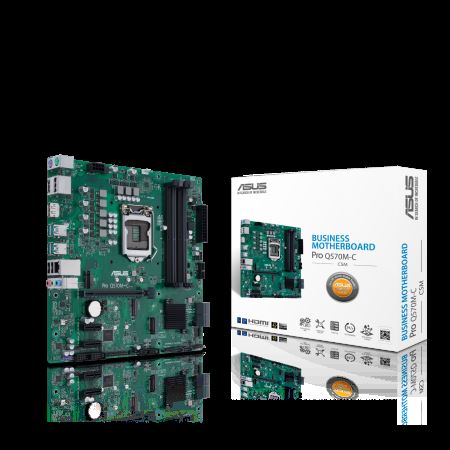

Материнская плата ASUS Pro Q570M-C/CSM (90MB1700-M0EAYC)

Общие сведения

Гарантия
:

1 год

Страна производства
:

Китай

Артикул производителя
:

90MB1700-M0EAYC

Основные свойства

Форм фактор
:

Micro-ATX

Чипсет
:

Intel Q570

Поддержка EFI
:

Да

Процессор

Модель процессора
:

PRO Q570M-C/CSM

Модель совместимого процессора
:

Есть (требуется процессор с GPU)

Сокет
:

LGA 1200

Видеокарта

Интегрированная видеокарта
:

Есть (требуется процессор с GPU)

Оперативная память

Максимальный объем оперативной памяти
:

128 Гб

Тип памяти
:

DDR4

Количество слотов памяти
:

4

Максимальная частота оперативной памяти
:

3200 ГГц

Форм фактор поддерживаемой памяти
:

DIMM

Режим работы оперативной памяти
:

Dual Channel

Интерфейсы

Порт USB 3.2
:

4

Порт HDMI
:

1

Порт USB 2.0
:

4

Порт Ethernet
:

1 шт

DVI
:

Есть

Звуковая карта

Встроенная звуковая карта
:

Есть

Модель звуковой карты
:

Realtek ALC897

Охлаждение

Вид охлаждения
:

Пассивное

Способ охлаждение
:

Радиаторы

Слоты расширения

Количество слотов PCI-E x16
:

1

Версия PCI Express
:

3,0

Сетевая карта

Скорость сетевого адаптера
:

2,5 Гбит/с

Контроллеры накопителей

Количество разъемов M.2
:

2 шт

Питание

Основной разъем питания
:

24-pin

Разъем питания процессора
:

8-pin + 8-pin

Производитель ASUS Модель PRO Q570M-C/CSM Процессор Intel® Socket LGA1200 для процессоров Intel® Core ™ 11-го поколения и процессоров Intel® Core ™ 10-го поколения, Pentium® Gold и Celeron®
Intel ® Разъем LGA1200 для 11 — го поколения Intel ® Core ™ процессоров и 10 — го поколения Intel ® Ядра ™, Pentium ® Gold и Celeron ®
Поддерживает процессоры Intel ® 14 нм
Поддерживает Intel ® Turbo Boost Technology 2.0 и Intel ® Turbo Boost Max Technology 3.0 Набор микросхем Intel® Q570 Память 4 модуля DIMM, макс. 128 ГБ, DDR4 3200 (OC) / 2933/2800/2666/2400/2133 МГц, без ECC, небуферизованная память *
Двухканальная архитектура памяти
Поддерживает Intel ® Extreme Memory Profile (XMP)
* Процессоры Intel ® Core ™ i7 / i9 10-го поколения изначально поддерживают 2933/2800/2666/2400/2133, другие будут работать с максимальной скоростью передачи DDR4 2666 МГц.
* Процессоры Intel ® 11-го поколения изначально поддерживают 2933/2800/2666/2400/2133. Графика 2 порта DisplayPort 1.4
1 порт HDMI 2.0 ***
* Характеристики графики могут различаться в зависимости от типа процессора.
** Intel ® 11 — й и 10 — й процессоры поддерживают DisplayPort 1.4 с макс. разрешение 4096 x 2304 при 60 Гц.
*** Только Intel ® 11 — е процессоры поддерживают HDMI ™ 2.0 с макс. разрешение 4K при 60 Гц, другие будут поддерживать только HDMI ™ 1.4 с макс. разрешение 4K @ 30 Гц. Слоты расширения Процессоры Intel® 11-го и 10-го поколений
1 слот PCIe 4.0 / 3.0 x16
— Процессоры Intel® 11-го поколения поддерживают режим PCIe 4.0 x16
— Процессоры Intel® 10-го поколения поддерживают режим PCIe 3.0 x16

Набор микросхем Intel® Q570
2 слота PCIe 3.0 x1 Место хранения Процессоры ntel® 11-го и 10-го поколений
Слот M.2_1 (ключ M), тип 2242/2260/2280
— Только процессоры Intel® 11th Core ™ поддерживают режим PCIe 4.0 x4, этот слот будет отключен для других процессоров.

Набор микросхем Intel® Q570
Слот M.2_2 (Key M), тип 2242/2260/2280 (поддерживает режимы PCIe 3.0 x4 и SATA) *
6 портов SATA 6 Гбит / с
* Когда устройство в режиме SATA установлено на разъем M.2_2, порт SATA6G_2 использовать нельзя.
Функция RAID для твердотельных накопителей в режиме PCIe в технологии Intel® Rapid Storage доступна либо с твердотельными накопителями Intel®, установленными как в разъемы с подключением к процессору, так и с разъемами PCH, либо с любыми другими твердотельными накопителями сторонних производителей, установленными в разъемах с подключением к ПК.
Чтобы включить память Intel® Optane ™ (гибридное запоминающее устройство), она должна быть установлена ​​в слоты, подключенные к PCH с технологией Intel® Rapid Storage. Ethernet 1 x Intel® I219-V 1 Гбит Ethernet Беспроводная связь и Bluetooth Только слот M.2 (Key E, CNVi и PCIe) USB Задний USB: всего 6 портов
4 порта USB 3.2 Gen 2 (4 x Type-A)
2 порта USB 2.0 (2 x Type-A)

1 x разъем USB 3.2 Gen 1 на передней панели (поддерживает USB Type-C®)
1 разъем USB 3.2 Gen 1 с поддержкой 2 дополнительных портов USB 3.2 Gen 1
2 разъема USB 2.0 поддерживают 4 дополнительных порта USB 2.0 Аудио Аудиокодек высокой четкости 7.1 для объемного звука Realtek ALC897 *
— Поддержка: обнаружение разъема, многопоточность, повторная установка разъема на передней панели
— Поддерживает воспроизведение до 24 бит / 192 кГц
* Для поддержки вывода звука 7.1 Surround Sound требуется шасси с аудиомодулем HD на передней панели. Порты ввода-вывода на задней панели 4 порта USB 3.2 Gen 2 (4 x Type-A)
2 порта USB 2.0 (2 x Type-A)
2 порта DisplayPort
1 разъем HDMITM
3 x аудиоразъема
1 x Intel® I219-LM 1 Гбит Ethernet
1 порт для клавиатуры PS / 2 (фиолетовый)
1 порт для мыши PS / 2 (зеленый) Внутренние разъемы ввода / вывода Вентилятор и охлаждение
1 х 4-контактный разъем вентилятора ЦП
2 x 4-контактных разъема для вентилятора корпуса

Связанные с питанием
1 x 24-контактный разъем основного питания
1 x 8-контактный разъем питания + 12 В

Связанные с хранением
2 слота M.2 (клавиша M)
6 портов SATA 6 Гбит / с USB
1 разъем USB 3.2 Gen 1 на передней панели (поддерживает USB Type-C®)
1 разъем USB 3.2 Gen 1 с поддержкой 2 дополнительных портов USB 3.2 Gen 1
2 разъема USB 2.0 поддерживают 4 дополнительных порта USB 2.0

Разнообразный
1 x Очистить заголовок CMOS
1 х заголовок Chassis Intrude
2 разъема для COM-порта
1 x аудиоразъем на передней панели (AAFP)
1 x заголовок отладки COM
1 х джемпер DIS ME
1 х LPT заголовок
1 x моно-выход (с усилителем IC)
1 слот M.2 (клавиша E)
1 х SMBUS заголовок
1 х разъем для динамика
1 x 10-1 Заголовок системной панели Особые возможности ASUS EZ DIY
— Заголовки коробки
Индивидуальный дизайн материнской платы и функции, ориентированные на бизнес
— Самовосстанавливающийся BIOS ASUS
— Журнал событий ASUS
— Коммерческий комплект BIOS ASUS
— Антивлага
— Надежность 24/7
— Защита от сверхтока
Встроенная микросхема TPM 2.0 Возможности программного обеспечения Эксклюзивное программное обеспечение ASUS
Программное обеспечение для управления ИТ поддерживается
— ASUS Control Center Express (ACCE) BIOS 128 + 64 Мб Flash ROM Управляемость WOL от PME, PXE Аксессуары Кабели
2 кабеля SATA 6 Гбит / с

Разнообразный
1 x экран ввода / вывода
1 винт для твердотельного накопителя M.2
1 винт M.2 Key E

Установочные носители
1 х поддерживающий DVD

Документация
1 карта-ключ активации ACC Express
1 х Руководство пользователя Операционная система 64-разрядная версия Windows® 10 Фактор формы microATX
24,4 см x 24,4 см
